Dudukan Sekering DC 1500V

Dudukan Sekering SYF5-50P DC 1500V yang dipasok oleh pabrikan Tiongkok Zhejiang Soutya New Energy LLC, adalah perangkat perlindungan arus berlebih khusus yang biasa digunakan dalam kotak penggabung string pada atap komersial yang lebih besar, rumah kaca pertanian, atau pembangkit listrik PV skala menengah yang dipasang di darat dengan daya 30–50 kW ke atas.
Fitur Utama
Indikasi cahaya, mengetahui dengan jelas keadaan kabel sekering.
Buka pegangannya, bisa ditarik ke atas, lebih mudah untuk mengganti kabel sekering.
Rivet plus pengelasan ultrasonik lebih padat, kabel tidak terbelah.
Aplikasi dalam kotak penggabung PV.

mengirimkan permintaan

Deskripsi Produk

SYF5-50P DC 1500V Fuse Holder, pembawa pengaman fotovoltaik 50 A dipasok oleh pabrikan Cina Zhejiang Soutya New Energy LLC – adalah a unit pelindung pemasangan panel dibuat dari polikarbonat tahan UV housing dan penyegelan berperingkat IP65 untuk kinerja luar ruangan yang tahan lama. Itu dudukan mengunci elemen sekering gPV 10 × 38 mm (keseluruhan 2,2 × 13,2 cm) dan menghasilkan pembersihan gangguan berkapasitas pemutusan 25 kA dengan kerusakan yang terlihat indikasi dan keselamatan pemeliharaan, sedangkan kabel pabrik positif, negatif dan penghentian PE memastikan kontinuitas landasan yang dapat diandalkan. Direkayasa untuk sub-array PV tunggal atau multi-string, ini memberikan arus berlebih yang penting isolasi dan ikatan ekuipotensial.

Parameter Teknis

Model	SYF5-50P
Jumlah tiang	1p
Menurut standar	IEC60269
Tegangan operasi terukur Ue V DC	1500VDC
Nilai saat ini Dalam A	2-50A
Kapasitas putus kA	20kA/25kA
Tingkat perlindungan	IP20
Pengkabelan mm²	1-16mm²
Kisaran suhu pengoperasian	-50℃~+90℃
Ketinggian	≤2000m
Kelembaban relatif	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
Lingkungan Instalasi	Tidak ada getaran dan guncangan yang berarti
Kategori Instalasi	Kelas III

Skenario aplikasi

1. Kotak penggabung PV skala utilitas

1 rangkaian 500 V DC modul 182/210 mm hingga 50 A; Tautan sekering 10,3 × 85 mm memungkinkan 28–40 A per string, mengurangi jumlah kotak dalam blok 2,5 MW.

2. Atap komersial / industri besar ≥ 30 kW

Inverter tiga fase 50 kW–110 kW dengan 1 300–1 500 V MPPT mendapat manfaat dari 25 kapasitas pemutusan kA dan celah kontak 1 mm untuk pemadaman busur yang andal.

3. Sistem penyimpanan energi baterai dalam wadah (BESS)

1 rak baterai 200–1 500 V DC hingga 2,5 MWh; Peringkat 50 A melindungi setiap rak sedangkan Icu 25 kA menangani arus hubung singkat baterai penuh.

Stasiun pengisian cepat DC 4.150 kW–400 kW

Melindungi bus 1 000–1 500 V DC antara tumpukan penyearah dan dispenser; isolator sekering memungkinkan penarikan yang aman selama pemeliharaan tanpa mematikan turunkan seluruh bank pengisi daya.

5.PV + hub pengisian daya EV penyimpanan

Penggunaan ganda pada bus 1 500 V yang sama: satu isolator sekering per string input PV dan satu lagi per rak baterai, menyederhanakan suku cadang dan logistik.

6. Pembangkit listrik PV di gurun atau terapung

Rentang pengoperasian −50 °C hingga +90 °C dan terminal pengaman jari IP20 tahan lingkungan luar ruangan yang keras atau lingkungan dengan kelembapan tinggi; Elemen sekering 85 mm menghasilkan lebih tinggi Saya tidak bisa melewati kabel yang panjang.

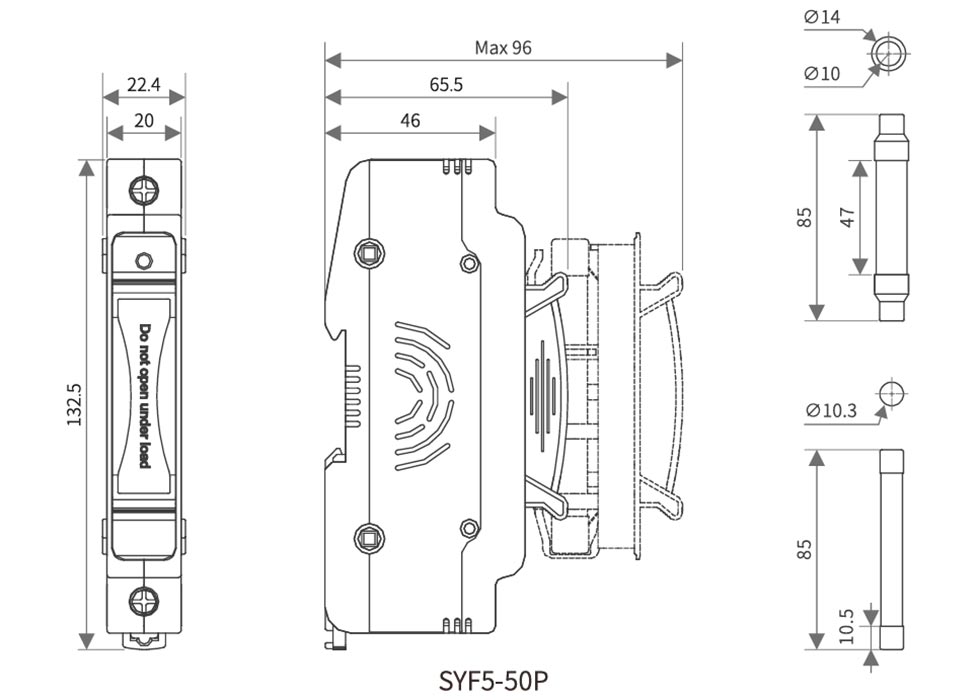

Dimensi Penampilan dan Pemasangan

DC 1500V Fuse Holder

Diagram Pengkabelan DC

DC 1500V Fuse Holder

Ukuran inti sekering (mm)	Nilai saat ini (A)	Tegangan terukur (V)	Kehilangan daya		integral joule
			Kehilangan daya		integral joule
			0,7 inci (W)	1,01n (W)	Integral joule busur depan P't(A²s)	Total integral joule leleh I²t(A²s)
			0,7 inci (W)	1,01n (W)	Integral joule busur depan P't(A²s)	Total integral joule leleh I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
