Kotak Penggabung AC 690V 4 In 1 Keluar

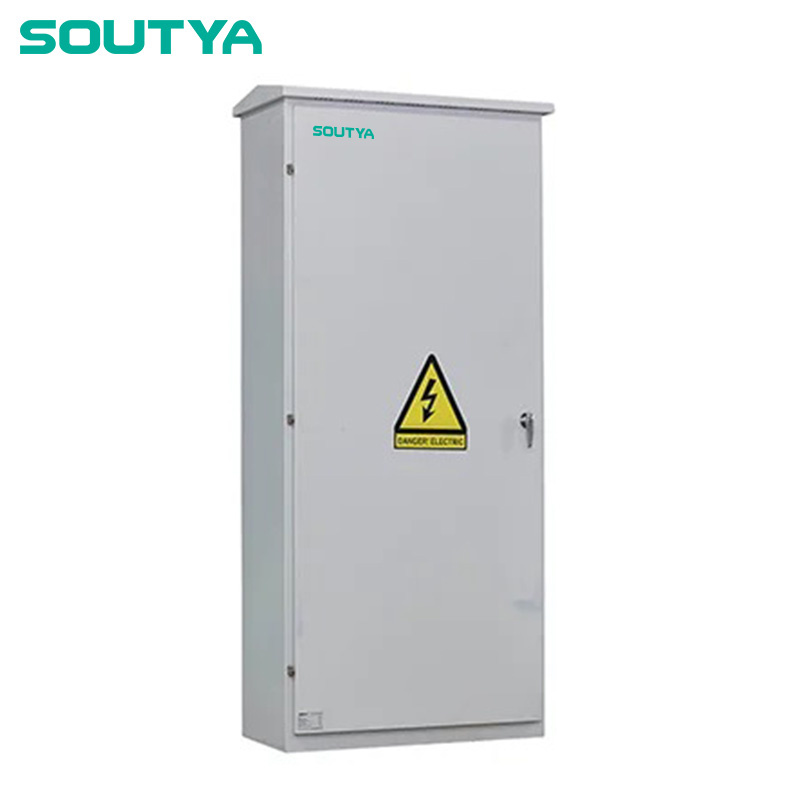

Kotak Penggabung AC 690V 4 In 1 Keluar, dipasok oleh pabrikan Cina Zhejiang Soutya New Energy LLC, adalah unit penggabung inverter tiga fase 690V dibuat dengan penutup baja tahan UV berlapis bubuk dan IP65 / Penyegelan berperingkat IK10 untuk kinerja luar ruangan yang tahan lama. Rumah-rumah kandang empat pemutus sirkuit cetakan AC 4 kutub (160-250A) yang menghasilkan perlindungan arus berlebih dan hubung singkat individual untuk setiap input inverter, sementara pemutus sirkuit AC 4 kutub tunggal (630-1000A) menyediakan isolasi kerusakan terlihat dan perlindungan kelebihan beban untuk keluaran gabungan. Busbar tembaga L1, L2, L3, N, dan PE berkabel pabrik memastikan keandalan daya dukung arus dan ikatan ekuipotensial, dan Tipe 2 4 bawaan tiang Perangkat Pelindung Lonjakan AC 690V melindungi dari pengaruh petir melonjak. Direkayasa untuk hingga empat inverter string surya (4*110-138kW), itu menyediakan penggabungan AC yang penting, kekebalan lonjakan, dan keamanan pemeliharaan.

Skenario aplikasi

1. Blok Pemasangan di Tanah Skala Utilitas (320–550 kW)

Empat input MCCB 160–250A menerima hingga empat inverter string 138 kW; itu MCCB keluaran 1000 A mengumpankan stasiun trafo MV, sehingga mengurangi aliran kabel dan biaya penggalian di taman surya yang besar.

2. Skid Inverter Tengah

Dipasang pada rangka yang sama dengan inverter, kotak ini berfungsi sebagai “hub AC lokal” — menyejajarkan empat output inverter sebelum satu kabel besar dihubungkan ke ring utama, menyederhanakan perkabelan selip dan akses perawatan.

3. Susunan Atap Komersial > 300 kW

Perumahan baja IP65 dan peringkat dampak IK10 memungkinkan pemasangan di atap di mana saja ruang terbatas; komponen berperingkat 690 V menaikkan tegangan rangkaian, memotong Kehilangan kabel DC dan menjaga sisi AC tetap kompak.

4. Cluster Rumah Kaca & Gudang Pertanian

SPD Tipe-2 690 V melindungi peralatan ventilasi, irigasi, dan pemerahan dari gelombang petir yang biasa terjadi di lapangan terbuka, sementara MCCB masukan individu biarkan petani mengisolasi satu inverter tanpa mematikan seluruh cluster.

5. Situs Komersial 4-Pod Terdistribusi

Setiap MCCB 160–250 A berfungsi sebagai pemutus lokal untuk gedung terpisah sayap atau pod car-port; MCCB keluaran umum 630–1000 A menyederhanakan pengukuran dan koneksi jaringan, sementara SPD menjaga seluruh lokasi dari gangguan sementara tegangan berlebih.
