Kotak Pemantauan PV

Enklosur IP65 Kotak Pemantauan PV SYCM7, dipasok oleh pabrikan Cina Zhejiang Soutya New Energy LLC, termasuk a pengumpul data khusus untuk platform manajemen pemantauan sistem fotovoltaik dan penyimpanan energi. Ini memungkinkan Agregasi antarmuka, konversi protokol, pengumpulan data, penyimpanan data, pemantauan terpusat, dan terpusat pemeliharaan untuk berbagai perangkat dalam sistem fotovoltaik dan penyimpanan energi.

Aplikasi Jaringan

Berlaku untuk Sistem Penyimpanan Fotovoltaik dan Energi:

1.Mendukung operasi jarak dekat melalui aplikasi seluler melalui WLAN bawaan.
2. Mendukung jaringan melalui Rs485:
- Terhubung ke inverter Huawei, PID, dan perangkat lain.
- Terhubung ke inverter pihak ketiga, instrumen pemantauan lingkungan, gardu induk (STS), dan meter menggunakan protokol Modbus-RTU standar. - Terhubung ke meter menggunakan protokol DL/T645.
- Menghubungkan ke perangkat menggunakan protokol standar IEC103.
3.Mendukung jaringan melalui Ethernet untuk menghubungkan inverter, pengontrol penyimpanan energi pintar (Smart PCS), cerdas sistem penyimpanan energi string, MBUS CCO, dan STS.
4.Mendukung jaringan MBUS untuk menghubungkan inverter Huawei dan PID-PVBOX yang mendukung komunikasi MBUS.
5.Mendukung jaringan redundan bidang ganda untuk transmisi yang andal.
6.Mendukung koneksi ke sistem manajemen:
- Menghubungkan ke sistem manajemen atau perangkat pihak ketiga menggunakan protokol Modbus-TCP melalui jaringan kabel atau nirkabel.
- Menghubungkan ke sistem manajemen atau perangkat pihak ketiga menggunakan protokol IEC104 melalui jaringan kabel di jaringan area lokal.
- Menghubungkan ke sistem manajemen atau perangkat pihak ketiga menggunakan protokol GOOSE melalui jaringan kabel.

Catatan:
Tidak mendukung jaringan melalui jaringan pribadi 4G/3G/2G atau LTE untuk terhubung ke sistem manajemen menggunakan protokol IEC104.

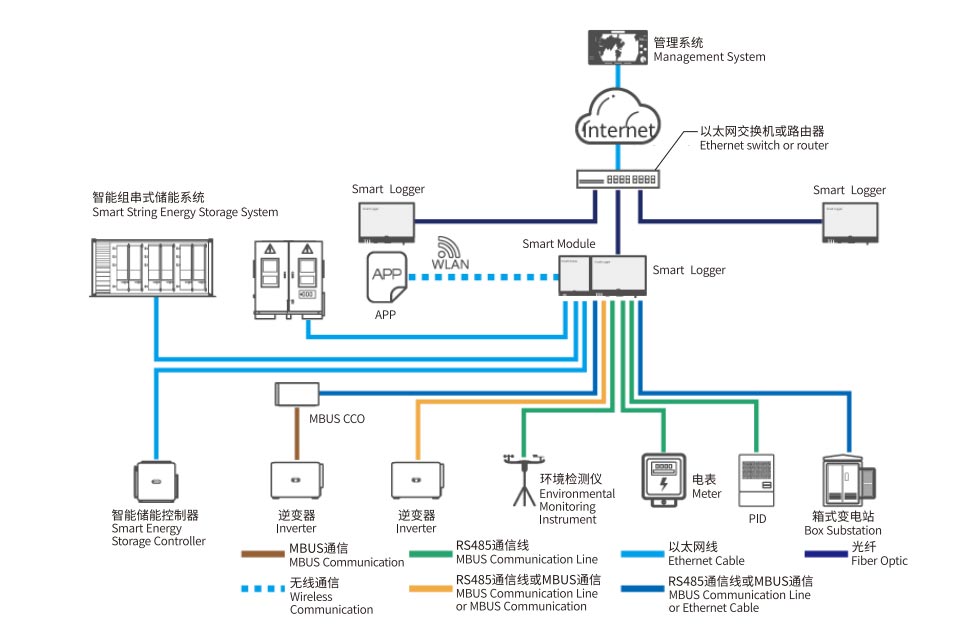

Skenario Jaringan Khas

Mendukung jaringan cincin serat, jaringan bintang serat, dan jaringan bintang Ethernet.

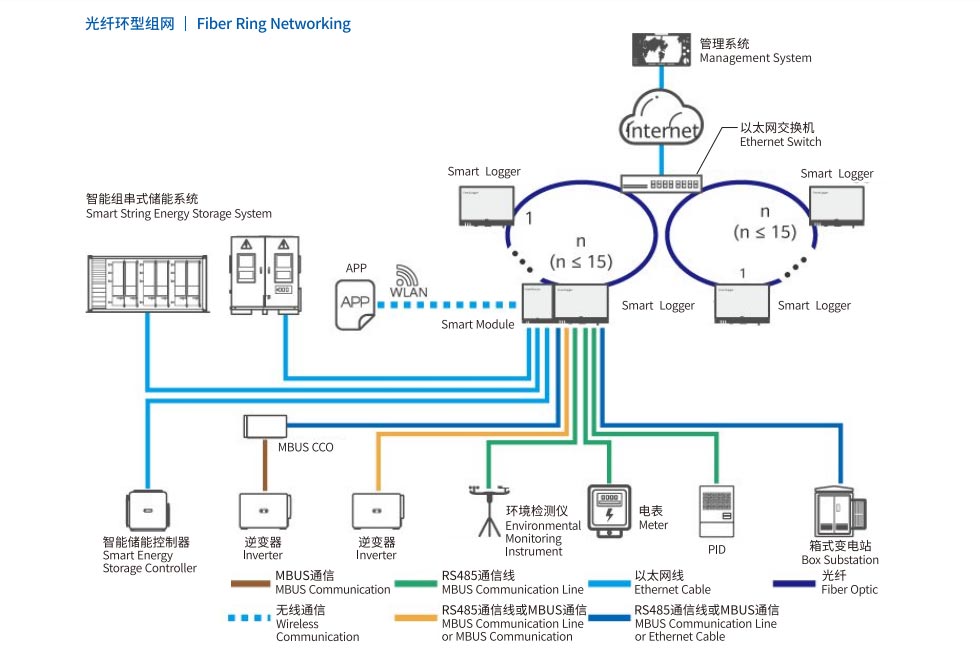

1. Jaringan Cincin Serat

Catatan:
Jaringan cincin serat yang terdiri dari SmartLoggers dapat menghubungkan hingga 15 SmartLoggers, yang masing-masing dapat terhubung ke inverter, instrumen pemantauan lingkungan, meter, dan perangkat lainnya.
Sakelar serat harus mendukung protokol RSTP standar dan diaktifkan. Tetapkan prioritas jembatan sakelar lebih tinggi dari 0x8000 dari SmartLogger (disarankan: 0x7000; semakin rendah nilainya, semakin tinggi prioritas jembatan). Konfigurasi metode untuk RSTP dan prioritas jembatan harus dikonsultasikan dengan pabrikan. Jika switch tidak mendukung RSTP, jaringan fiber ring harus diubah menjadi topologi rantai atau bintang.
Beberapa jaringan cincin serat dapat dikumpulkan melalui saklar Ethernet dan kemudian dihubungkan ke sistem manajemen.

2. Jaringan Bintang Fiber atau Ethernet

Catatan:
Beberapa SmartLogger dapat digabungkan melalui switch Ethernet dan kemudian dihubungkan ke sistem manajemen.
Saat menghubungkan SmartLoggers ke switch Ethernet melalui fiber, jarak komunikasi maksimum adalah 12 kilometer (dengan modul optik opsional 100 Mbps) atau 10 kilometer (dengan modul optik opsional 1 Gbps); saat terhubung melalui Ethernet kabel, jarak maksimumnya adalah 100 meter.

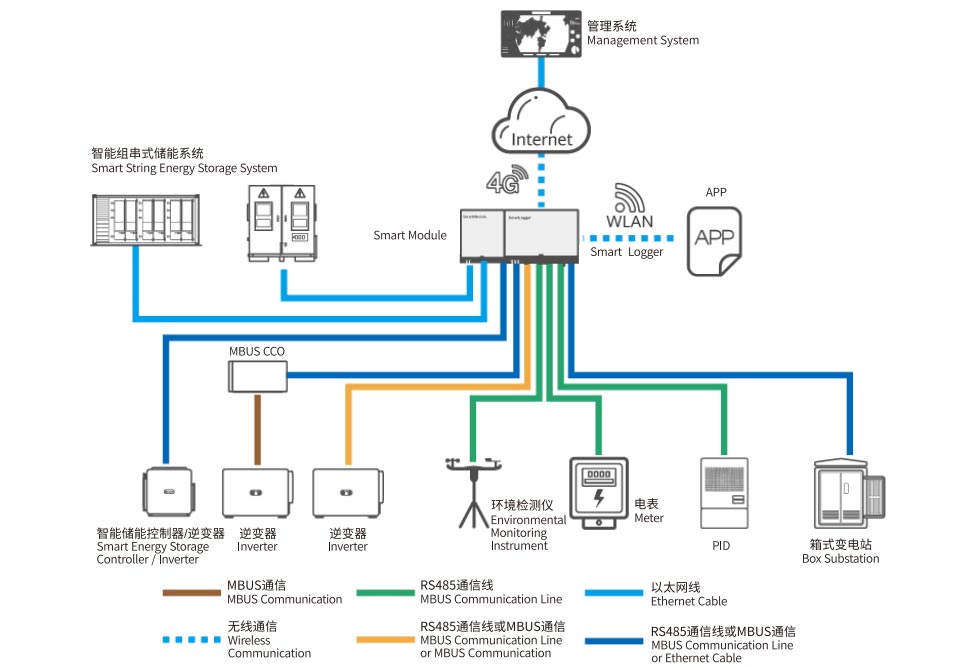

SmartLogger mendukung jaringan nirkabel termasuk jaringan pribadi 4G/3G/2G dan LTE.

Jaringan 3.4G

4. Jaringan Jaringan Pribadi LTE

Catatan:
Port WAN dari SmartLogger terhubung ke CPE (peralatan lokasi pelanggan) melalui modul POE dan lonjakan POE pelindung.
Alamat IP SmartLogger dan alamat IP CPE harus diatur dalam subnet yang sama.
