Kotak penggabung DC AFCI 12 in 1 keluar

Kotak penggabung AFCI 1500 V DC 12 in 1 out, dipasok oleh China pabrikan Zhejiang Soutya New Energy LLC, adalah 1500 V DC unit agregasi terlindung dari kesalahan busur yang dibangun untuk fotovoltaik skala utilitas. Dicetak dari paduan aluminium berlapis bubuk yang stabil terhadap UV dan disegel ke IP65, the kandang ini tahan terhadap semprotan garam pantai dan badai pasir gurun tanpanya korosi atau masuknya air. Secara internal, dua belas sekering PV DC memberikan individual string proteksi arus berlebih, sedangkan casing cetakan termal-magnetik pemutus sirkuit (MCCB) dengan daya 250 A menyebabkan korsleting dan beban berlebih isolasi. Kontaktor DC memungkinkan pematian jarak jauh dari inverter atau SCADA ruangan, dan penjepit kembar SPD Kelas II (±/PE) yang menginduksi lonjakan petir. Sebuah unit kontrol pemantauan terintegrasi (MCU) mengambil sampel setiap string hingga dua belas Sensor arus efek hall, dua sensor tegangan dan dua sensor suhu NTC probe, memungkinkan perbandingan daya waktu nyata, deteksi kesalahan busur, dan pembukaan kontak cepat dalam 50 ms. Semua data diekspor melalui terisolasi Antarmuka RS485 dengan protokol Modbus-RTU, dan tampilan LED/LCD depan memberikan kode alarm lokal dan histogram arus string. Kabel positif dari pabrik, busbar negatif dan PE menjaga kontinuitas grounding yang dapat diandalkan, menjadikannya kotak isolasi cerdas, perlindungan, dan pusat data yang penting untuk PV besar sub-array hingga input 12 × 20 A.

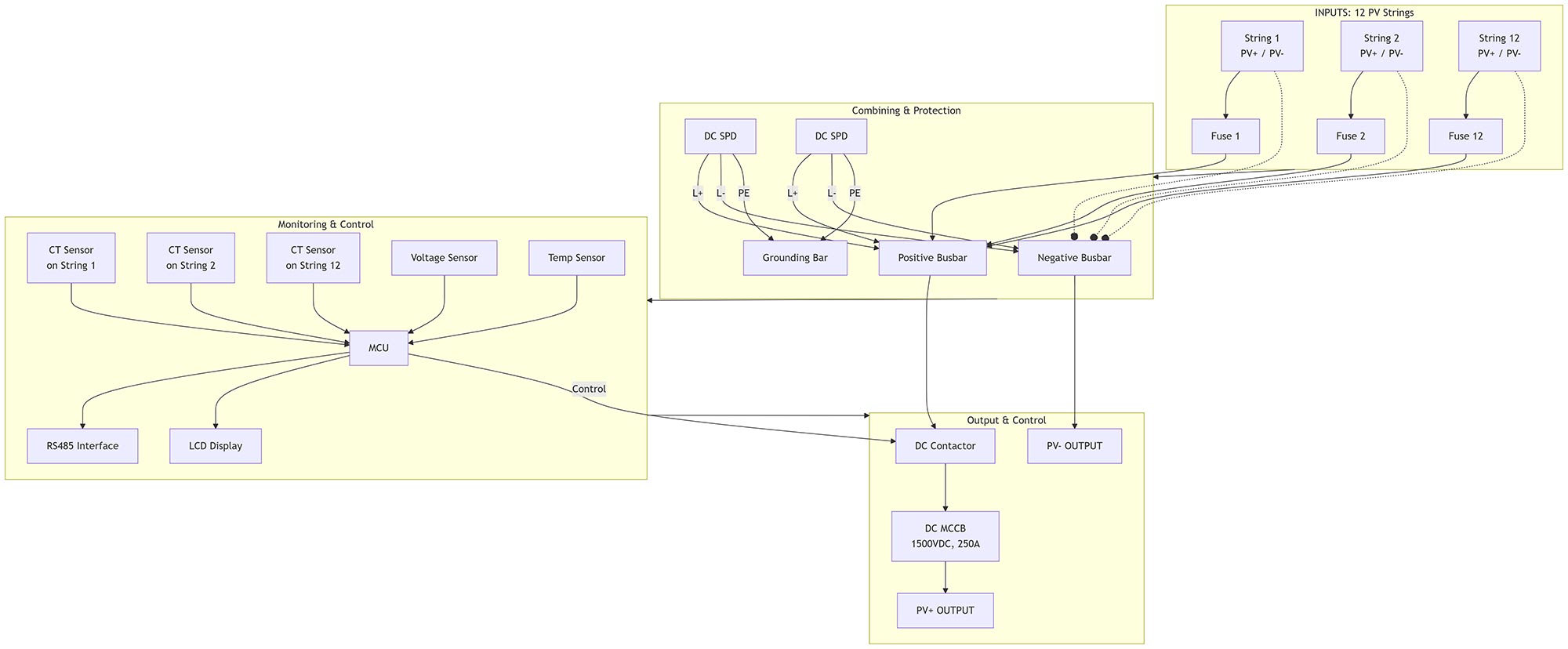

Diagram Pengkabelan

Skenario aplikasi

Bidang PV skala utilitas – Hub sub-array cerdas

Dipasang di alas di antara baris pelacak, kotak ini menggabungkan dua belas senar 1500 V menjadi satu homerun 250 A. Sekering PV individual mengisolasi string yang rusak sedangkan pemutus sirkuit kotak cetakan menyebabkan korsleting dan beban berlebih perlindungan; kontaktor DC menerima sinyal pematian cepat dari inverter atau SCADA, membuka array dalam waktu 50 ms. SPD kembar menjepit petir melonjak pada arus DC yang panjang dan MCU, yang didukung oleh 12 Hall CT, menandai adanya kesalahan busur tanda tangan dan tren ketidakseimbangan melalui RS485 ke ruang kontrol, biarkan kru pemeliharaan menunjukkan dengan tepat modul yang rusak sebelum hasil panen turun.

Atap komersial besar – Titik agregasi multi-MPPT

Diberatkan pada baki baja melintasi atap datar yang luas, selungkup tersebut memberi makan a inverter pusat 250 kW. Sensor tegangan dan suhu melacak string kesehatan; LCD menunjukkan histogram terkini secara real-time sehingga manajer fasilitas dapat melakukannya bandingkan kinerja MPPT tanpa membuka tutupnya. Aluminium IP65 tahan 55 °C panas di atap dan hujan deras, sementara kontaktor memungkinkan pematian jarak jauh untuk keselamatan petugas pemadam kebakaran selama intervensi atap.

Kanopi agro-volta – Penggabung pelacak yang ditinggikan

Digantung pada tiang tiang di atas barisan tanaman, unit ini tahan terhadap irigasi kabut dan uap amonia. MCCB menangani arus masuk dari kabel panjang kapasitansi ketika pelacak dimulai ulang saat matahari terbit; sensor suhu di dalam kotak dan pada alarm busbar jika kenaikan panas enklosur melebihi 20 K, akan terpicu mode daya berkurang. Deteksi kesalahan busur mencegah busur seri yang bisa terjadi menyalakan dedaunan kering, dan wadah aluminium yang tertutup rapat menahan debu dan serangga keluar dari bagian aktif.

Pekarangan jaringan mikro industri – bagian depan penyimpanan berpasangan DC

Dipasang di lantai di samping wadah baterai, penggabung menggabungkan 12 senar ke dalam bus 1500 V DC yang mengumpankan pengisi daya PCS. Sensor saat ini memverifikasi hal itu setiap string berkontribusi sama terhadap siklus pengisian daya; jika deviasi melebihi 5% MCU memberi sinyal kepada EMS untuk menyamakan atau mengisolasi string yang lemah. MCCB dan kontaktor menyediakan isolasi titik ganda untuk pemeliharaan baterai yang aman, sementara itu SPD melindungi tumpukan IGBT yang sensitif dari lonjakan yang disebabkan oleh petir.
