Dudukan Sekering DC 1000V

Fuse Holder SYF5-DC 1000V dari Soutya menawarkan perlindungan yang andal dengan sertifikasi CE. Hubungi kami hari ini untuk penawaran kompetitif!, yang dipasok oleh pabrikan yang berbasis di Tiongkok, Zhejiang Soutya New Energy LLC, menyediakan perlindungan 1000 V DC, 2–32 A dengan kapasitas pemutusan 20 kA untuk kotak penggabung surya.
Fitur Utama
Indikasi cahaya, mengetahui dengan jelas keadaan kabel sekering.
Buka pegangannya, bisa ditarik ke atas, lebih mudah untuk mengganti kabel sekering.
Rivet plus pengelasan ultrasonik lebih padat, kabel tidak terbelah.
Aplikasi dalam kotak penggabung PV.

mengirimkan permintaan

Deskripsi Produk

Fuse Holder SYF5-3DC 1000V dari Soutya menawarkan perlindungan yang andal dengan sertifikasi CE. Hubungi kami hari ini untuk penawaran kompetitif! dari pabrikan Cina Zhejiang Soutya New Energy LLC adalah perangkat pemutus 1000 V DC, 2–32 A, 20 kA untuk PV perumahan 3-15kW kotak penggabung.

Ciri

Cangkang sekering seri SYF5 terbuat dari bahan PA66 dengan titik leleh tinggi lebih aman dan dapat diandalkan.
Inti yang dapat melebur adalah lelehan dengan penampang variabel yang terbuat dari lembaran perak murni dikemas dalam tabung leleh yang terbuat dari porselen berkekuatan tinggi. Pencairan tabung diisi dengan pasir kuarsa dengan kemurnian tinggi yang diolah secara kimia dan khusus bahan kimia yang diolah sebagai media pemadam busur api. Kedua ujung lelehannya adalah terhubung erat ke tutup ujung dengan pengelasan titik.

Skenario aplikasi

1. PV atap perumahan (3–15 kW)

Cocok untuk kotak string 1000 V DC untuk fase tunggal 5–10 kW atau tiga fase 10–15 kW sistem; Tautan sekering 10,3 × 38 mm cocok dengan sekering tali 6–25 A yang umum.

2. Carport kecil & peralatan surya balkon

Peringkat 1000 V mencakup 2–4 rangkaian modul 450 W; penghematan isolator 1P yang ringkas ruang dalam penutup plastik IP65 yang dipasang di bawah modul.

3. Sirkuit baterai inverter hibrida rumah tangga

Mengisolasi tumpukan baterai 48 V/51,2 V yang ditingkatkan hingga bus 600–800 V DC di dalamnya Unit hibrida 5–10 kW; Pemutusan 20 kA menangani kesalahan korsleting baterai.

4. Pengisi daya EV AC domestik (7–11 kW)

Saat pengisi daya menggunakan bus PFC DC 800 V internal, SYF5-32P menyediakan pemeliharaan isolasi sebelum kapasitor link DC.

5. Pencahayaan DC berdaya rendah / jaringan mikro taman

Melindungi taman 380 V/750 V DC atau bus lampu jalan yang dialiri oleh tiang PV kecil; Housing PA66 tahan terhadap suhu luar ruangan −40 °C hingga +90 °C.

Parameter Teknis

Model	SYF5-32P
Jumlah tiang	1p
Menurut standar	IEC60269-1 IEC60269-6


Tegangan operasi terukur Ue VDC	1000VDC
Nilai saat ini Dalam A	2-32A
Kapasitas putus kA	20 kA
Tingkat perlindungan	IP20
Pengkabelan Mm²	1-10mm²
Kisaran suhu pengoperasian	-40℃~+90℃

Ketinggian	≤2000m
Kelembaban relatif	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

Lingkungan Instalasi	Tidak ada getaran dan guncangan yang berarti

Kategori Instalasi	Kelas III

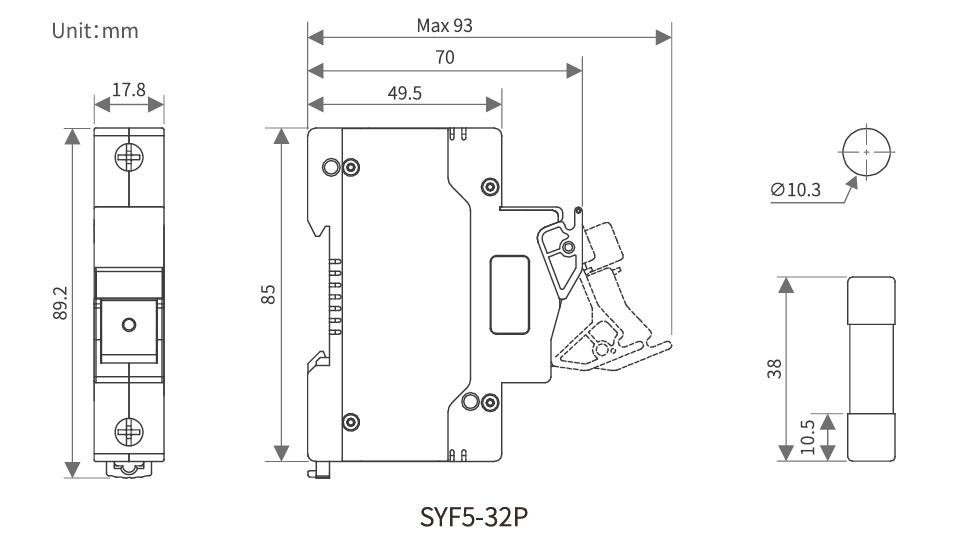

Dimensi Penampilan dan Pemasangan

DC 1000V Fuse Holder

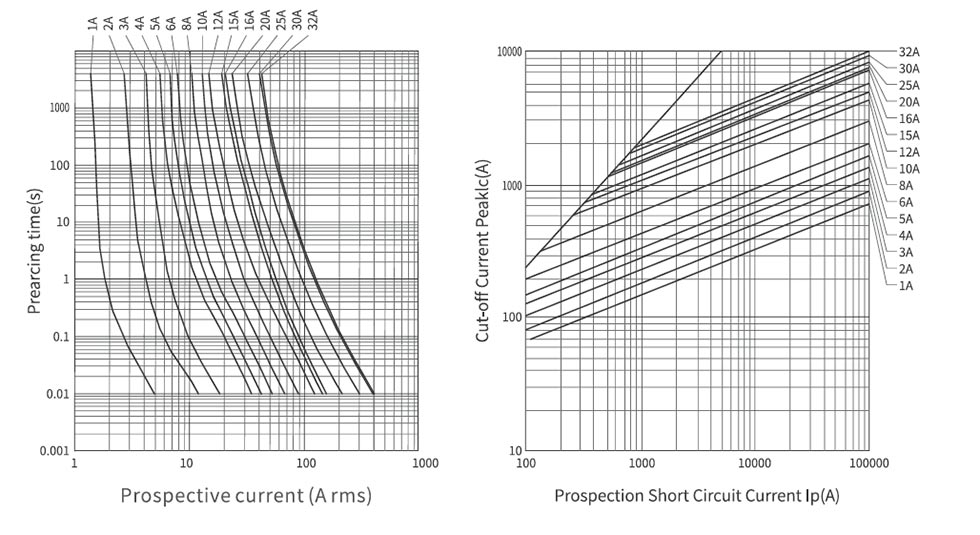

Diagram Pengkabelan DC

DC 1000V Fuse Holder

Ukuran inti sekering (mm)	Nilai saat ini (A)	Tegangan terukur (V)	Kehilangan daya		integral Joule
			Kehilangan daya		integral Joule
			0,7 inci (W)	1,01n (W)	Integral joule busur depan P't(A²s)	Total integral joule leleh I²t(A²s)
			0,7 inci (W)	1,01n (W)	Integral joule busur depan P't(A²s)	Total integral joule leleh I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
