Kotak Penggabung DC 1000V tipe MCB 2 In 2 Out

Tipe MCB Kotak Penggabung DC 500/1000V 2 In 2 Out, dipasok oleh pabrikan China Zhejiang Soutya New Energy LLC, dirancang untuk sistem PV string ganda, memberikan perlindungan lonjakan arus dan perlindungan beban berlebih pada sisi DC instalasi tenaga surya.
▶ Konfigurasi: 2 pelindung lonjakan DC; 4 dudukan sekering DC; 2 pemutus sirkuit miniatur DC

mengirimkan permintaan

Deskripsi Produk

Tipe MCB 500/1000V DC Combiner Box 2 In 2 Out, dipasok oleh China pabrikan Zhejiang Soutya New Energy LLC, adalah unit penggabung PV 1000 V DC dilengkapi casing PC tahan api dan perlindungan IP66 yang menjamin daya tahan tinggi dan kinerja luar ruangan yang andal. Perangkat ini terintegrasi komponen keselamatan penting termasuk 2 perangkat pelindung lonjakan arus DC, 4 DC pemegang sekering, dan 2 pemutus arus miniatur DC. Ini dirancang untuk menyampaikan perlindungan arus lebih dan tegangan lebih yang komprehensif dalam dual-string sistem fotovoltaik.

Parameter Teknis

Konfigurasi
DC SPD*2 buah	Dudukan Sekring DC*4 Buah	MCB DC*2 buah
SYS5-40P/2P	SYF5-32P	SYB5-80P/4P
▶ Tegangan Kerja Maksimum: 1500VDC	▶ Dengan indikator menyala untuk status sekering yang jelas identifikasi	▶ Perlindungan kelebihan beban dan arus pendek
▶ Standar Kepatuhan: IEC/EN 61643-31	▶ Nilai tegangan operasional: 1000VDC	▶ Perlindungan dua arah yang tidak terpolarisasi untuk penyederhanaan kabel
▶ Arus Debit Maksimum: 40kA	▶ Spesifikasi tautan sekering: 10x38mm, 20A	▶ Standar kepatuhan: IEC/EN 60947-2

Spesifikasi	2 Masukan / 2 Keluaran, 500V DC/1000V DC (Konfigurasi 2)
Masukan	2 sirkuit
Keluaran	2 sirkuit
Tegangan Maksimum	500V	1000V
Arus Sirkuit Pendek DC Maksimum (Input)	25A	25A
Arus Keluaran Maksimum	63A	40A
Parameter Kotak Distribusi
Bahan	PC+ABS
Peringkat Perlindungan Masuknya (IP).	IP66
Peringkat Perlindungan Dampak (IK)	IK09
Dimensi (P×L×T)	GNB F01-18; P380L230T112mm
Port Masukan Kabel	PG09, 2,5 - 16mm2
Port Keluaran Kabel	PG21, 2,5 - 16mm2
Lingkungan
Suhu Operasional	-20°C - +60°C
Kelembaban	99%
Ketinggian	2000m
Metode Pemasangan	Dipasang di dinding

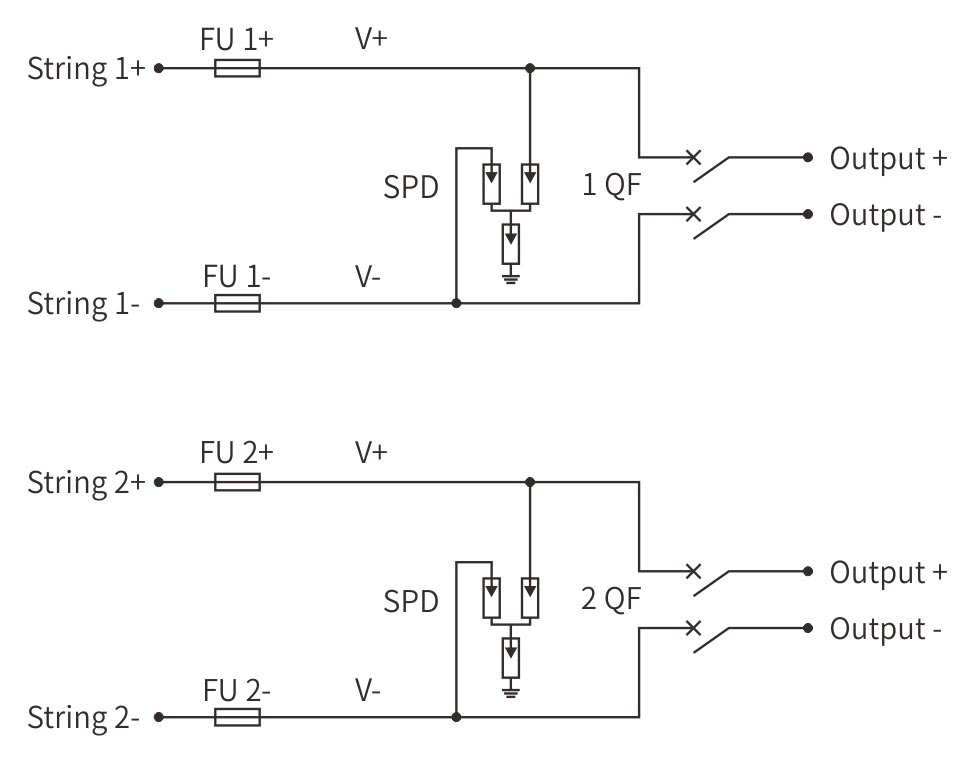

Diagram Pengkabelan

1000V DC Combiner Box 2 In 2 Out MCB type

Skenario aplikasi

1. Sistem Atap Komersial Input Ganda

Ideal untuk bangunan komersial berukuran sedang yang memerlukan PV ganda independen input string dengan sirkuit output terpisah. Konfigurasi MCB ganda memungkinkan kontrol independen dari dua jalur keluaran.

2.Proyek Instalasi Tenaga Surya Paralel

Cocok untuk sistem fotovoltaik di mana dua susunan terpisah memerlukan paralel operasi sambil mempertahankan kemampuan perlindungan dan kontrol individu untuk setiap sirkuit.

3.Sistem Cadangan Tenaga Industri

Sempurna untuk fasilitas industri yang memerlukan catu daya DC redundan konfigurasi masukan ganda dan keluaran ganda, memastikan pengoperasian berkelanjutan melalui redundansi sirkuit.

4.Aplikasi Tenaga Surya Pertanian dengan Beban Ganda

Dirancang untuk instalasi pertanian yang memberi daya pada sistem peralatan terpisah, seperti pompa irigasi dan mesin pengolah, melalui mandiri keluaran yang dilindungi.

5.Sistem Penyimpanan Energi Hibrid

Optimal untuk aplikasi penyimpanan tenaga surya plus yang memerlukan output ganda untuk menghubungkan ke inverter grid-tie dan sistem penyimpanan baterai secara bersamaan.
