Kotak Penggabung DC 1000V tipe MCB 2 In 1 Out

Tipe MCB 1000V DC Combiner Box 2 In 1 Out, dipasok oleh China pabrikan Zhejiang Soutya New Energy LLC, adalah fotovoltaik 1000 V DC unit agregasi string yang dibuat untuk layanan luar ruangan yang ringkas dan berkinerja tinggi. Dibentuk dari polikarbonat yang distabilkan UV dan disegel hingga IP65, penutupnya melindungi komponen internal dari debu, kelembapan, dan sinar matahari yang berkepanjangan paparan. Di dalamnya, empat dudukan sekering DC memberikan perlindungan arus berlebih dua string input, klem perangkat pelindung lonjakan arus DC (SPD) kelas II diinduksi transien, dan pemutus sirkuit miniatur DC dua kutub (MCB) tunggal memberikan peralihan beban dan isolasi hubung singkat. Pra-kabel dari pabrik bus positif, negatif, dan PE menjamin ekuipotensial impedansi rendah pengikatan, sedangkan konfigurasi 2-in 1-out menyederhanakan pemasangan kabel pada ukuran kecil sub-array rooftop atau triple-string. Desainnya menawarkan istirahat yang aman dan terlihat isolasi pemeliharaan dan perlindungan tingkat string yang penting dalam a tapak pemasangan di dinding yang menghemat ruang.

Parameter Teknis

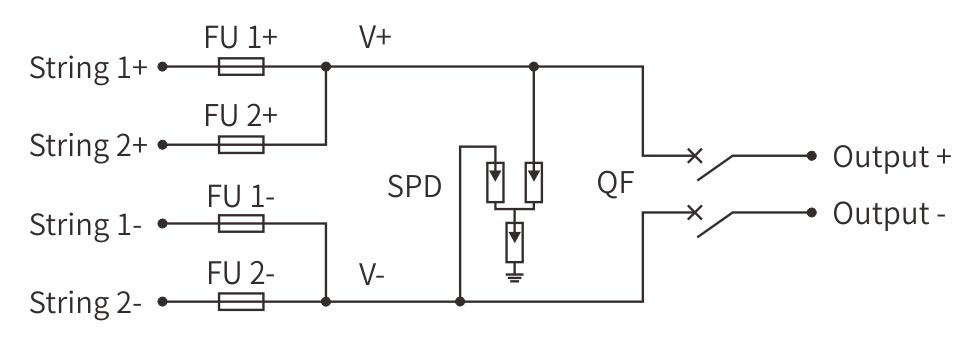

Diagram Pengkabelan

Skenario aplikasi

1. Konsolidasi string PV – Array atap kecil

Dipasang di bawah modul atau di dinding tembok pembatas, kotak ini menggabungkan dua string PV menjadi satu keluaran DC. Empat pemegang sekering menyediakan string individual perlindungan arus berlebih, sedangkan klem SPD Kelas II menginduksi lonjakan arus aktivitas petir di dekatnya. MCB yang dioperasikan di depan menghasilkan kerusakan yang terlihat isolasi, memungkinkan penguncian yang aman selama pemeliharaan inverter atau di atap intervensi.

2. Pengumpan DC pertanian – Sistem irigasi dan peternakan

Dipasang di dinding di rumah pompa atau loteng gudang, unit ini memasok pembangkit listrik tenaga surya DC ke pompa tanpa sikat dan peralatan pemerahan. Penyegelan IP66 tidak termasuk butiran debu dan air pencuci bertekanan tinggi, dan MCB terintegrasi memungkinkan proses yang cepat shutdown sebelum pemeriksaan peralatan musiman atau penggantian sabuk.

3. Tempat penampungan telekomunikasi jarak jauh – Kekuatan komunikasi yang penting

Diposisikan di dalam kompleks menara, penggabung mengumpankan busbar DC yang memberi daya kepala radio dan bank baterai. SPD melindungi elektronik RF yang sensitif terhadap tegangan berlebih sementara, sedangkan MCB bertindak sebagai pemutusan lokal untuk teknisi yang melakukan pengukuran pembumian menara atau pertukaran penyearah.

4. Susunan klaster perumahan – Cabang PV blok apartemen

Diperbaiki dalam lemari meteran atau rangka loteng, penutupnya terkonsolidasi dua string modul untuk penggunaan inverter bersama. Polikarbonat tahan api dan sekering tingkat string meningkatkan keselamatan di gedung-gedung padat penduduk, dan MCB memberikannya responden darurat satu titik berlabel untuk mengisolasi sisi DC selama a peristiwa kebakaran.

5. Node jaringan mikro industri – Sirkuit cadangan dan pencukur puncak

Dipasang di flensa pada selip yang memasangkan PV dengan pengisi daya forklift atau rak PLC, kotak ini menangani masukan tenaga surya sebesar 15 kW. Kemampuan dual-stringnya cocok profil permintaan pencukuran puncak, dan pelindung pasangan SPD + MCB yang terkoordinasi drive sensitif dari lonjakan jaringan dan kebisingan pergantian inverter.
