Mengapa Sakelar Pisau 200-4000A merupakan Pilihan Penting untuk Isolasi Daya Arus Tinggi

Abstrak:Isolasi yang andal sangat penting dalam distribusi industri, penyimpanan energi, sistem fotovoltaik, instalasi generator, dan aplikasi listrik arus tinggi lainnya. ItuSakelar Pisau 200-4000AdariSelatandirancang untuk memberikan peralihan yang dapat diandalkan dan isolasi kerusakan yang terlihat untuk sistem tenaga tegangan rendah. Dengan konstruksi yang kokoh, konfigurasi bilah untuk peringkat arus yang berbeda, komponen konduktif berlapis timah, dan kepatuhan terhadap GB/T 14048.3 dan IEC/EN 60947-3, sakelar pisau jenis ini dapat mendukung persyaratan isolasi listrik yang menuntut sekaligus menyederhanakan pemeliharaan dan meningkatkan keselamatan operasional.

Daftar isi

• Apa Itu Saklar Pisau 200-4000A?
• Mengapa Isolasi Arus Tinggi Penting?
• Apa Saja Fitur Utama Saklar Pisau 200-4000A?
• Apa Spesifikasi dan Konfigurasi Utamanya?
• Di Mana Sakelar Pisau 200-4000A Dapat Digunakan?
• Bagaimana Seharusnya Anda Memilih Saklar Pisau yang Tepat?
• Bagaimana Anda Dapat Meningkatkan Keandalan Instalasi dan Pemeliharaan?
• Pertanyaan yang Sering Diajukan
• Kesimpulan

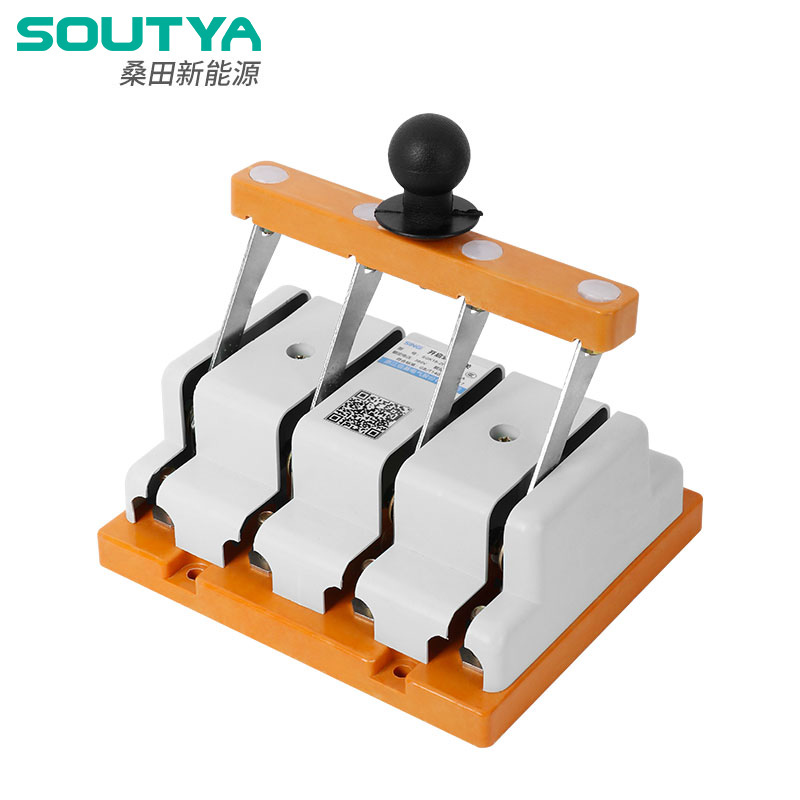

Apa Itu Saklar Pisau 200-4000A?

A Sakelar Pisau 200-4000Aadalah perangkat switching dan isolasi arus tinggi yang ditujukan untuk sistem distribusi listrik tegangan rendah. Berbeda dengan sakelar kontrol konvensional yang dirancang terutama untuk pengoperasian yang sering, sakelar pisau memberikan pemisahan fisik yang jelas antara komponen konduktif saat dibuka. Isolasi yang terlihat ini dapat sangat berguna selama prosedur inspeksi, servis, pemeliharaan, dan penguncian/penandaan kelistrikan.

Seri SYK18 yang dipasok oleh Soutya mencakup aplikasi arus tinggi dan dirancang untuk digunakan pada kotak distribusi, panel kontrol, posisi pemutusan utama, sistem penyimpanan energi, peralatan fotovoltaik, bagian bus, dan instalasi terkait generator. Spesifikasi yang dipublikasikan pabrikan mengidentifikasi GB/T 14048.3 dan IEC/EN 60947-3 sebagai standar yang berlaku.

Bagi tim pengadaan, nilai utama produk ini bukan sekadar peringkatnya yang tinggi saat ini. Sakelar ini menggabungkan kemampuan mengalirkan arus dengan struktur mekanis sederhana dan isolasi putus-putus, sehingga cocok untuk aplikasi di mana personel pemeliharaan memerlukan titik isolasi yang dapat diidentifikasi dengan jelas.

Mengapa Isolasi Arus Tinggi Penting?

Ketika sistem kelistrikan menjadi lebih besar, konsekuensi dari prosedur isolasi yang salah juga menjadi lebih serius. Fasilitas industri, sistem penyimpanan energi baterai, instalasi PV, dan sistem generator dapat melibatkan arus operasi yang besar. Perangkat isolasi yang dipilih dengan benar membantu menetapkan titik pemisahan yang terkendali sebelum pekerjaan pemeliharaan dimulai.

Sakelar pisau arus tinggi dapat memberikan beberapa manfaat praktis:

• Isolasi yang jelas:Posisi bilah fisik memberikan keadaan terbuka yang mudah dikenali.
• Dukungan pemeliharaan:Titik pemutusan khusus dapat menyederhanakan prosedur servis yang direncanakan.
• Kompatibilitas arus tinggi:Model dapat dipilih sesuai dengan kebutuhan instalasi saat ini.
• Kesederhanaan mekanis:Mekanisme pengoperasian dasar dapat mengurangi ketergantungan pada sistem kendali elektronik yang kompleks.
• Integrasi sistem:Sakelar pisau dapat dimasukkan ke dalam lemari distribusi, sistem busbar, peralatan ESS, dan aplikasi generator.

Misalnya, Soutya menjelaskan aplikasi pada lemari penyimpanan energi 0,4 kV di mana sakelar dapat dipasang setelah pemutus utama untuk menciptakan celah isolasi yang terlihat setelah penghentian PCS.

Apa Saja Fitur Utama Saklar Pisau 200-4000A?

Kinerja sakelar pisau arus tinggi bergantung pada lebih dari arus listrik nominalnya. Struktur kontak, tekanan, bahan konduktif, konfigurasi mekanis, dan kondisi pemasangan semuanya memengaruhi keandalan jangka panjang.

1. Konfigurasi Pisau Berbeda

Menurut informasi produk Soutya, versi 200A dan 400A menggunakan bilah tunggal, sedangkan versi 600A, 1000A, dan 1500A menggunakan bilah ganda. Konfigurasi ini memungkinkan struktur konduktif disesuaikan dengan tingkat arus dan kebutuhan mekanis yang berbeda.

2. Peningkatan Tekanan Kontak

Pegas daun dipasang di kedua sisi bilah untuk membantu menjaga tekanan kontak. Tekanan kontak yang stabil penting karena kontak yang buruk dapat meningkatkan resistensi, menghasilkan panas, dan mengurangi keandalan listrik.

3. Komponen Konduktif Berlapis Timah

Bilah, pelat penghubung, dan kontaknya dilapisi timah. Perawatan permukaan ini dimaksudkan untuk meningkatkan perlindungan permukaan dan kinerja kontak sambungan kabel, yang sangat relevan dalam lingkungan kelistrikan yang menuntut.

4. Isolasi Kerusakan yang Terlihat

Salah satu keuntungan paling praktis dari saklar pisau adalah kemampuan untuk memastikan secara visual bahwa jalur konduktif telah dipisahkan. Fitur ini sangat berguna ketika personel pemeliharaan memerlukan indikasi fisik isolasi yang jelas.

5. Fleksibilitas Desain Arus Tinggi

Untuk instalasi yang lebih besar, nilai arus dapat mencapai ribuan ampere. Hal ini menjadikan kategori produk relevan dengan sistem busbar berkapasitas tinggi, peralatan penyimpanan energi besar, infrastruktur utilitas, dan aplikasi generator.

Apa Spesifikasi dan Konfigurasi Utamanya?

Saat mengevaluasi aSakelar Pisau 200-4000A, pembeli harus membandingkan peringkat kelistrikan, susunan bilah, tujuan penggunaan, posisi pemasangan, dan standar yang berlaku daripada memilih model hanya berdasarkan jumlah arus maksimum.

Karena halaman produk yang dipublikasikan tidak menyediakan setiap parameter kelistrikan terperinci untuk setiap peringkat hingga 4000A, pembeli harus meminta lembar data teknis yang tepat untuk arus, tegangan, susunan tiang, metode pemasangan, dan aplikasi yang diperlukan sebelum melakukan pemesanan produksi.

Di Mana Sakelar Pisau 200-4000A Dapat Digunakan?

Kisaran arus yang luas membuat saklar jenis ini cocok untuk berbagai aplikasi kelistrikan arus tinggi. Soutya secara khusus mengidentifikasi beberapa skenario yang representatif.

Sistem Penyimpanan Energi Industri

Dalam lemari ESS industri, sakelar pisau dapat berfungsi sebagai titik isolasi kerusakan yang terlihat setelah pemutus utama. Hal ini memungkinkan teknisi untuk menetapkan titik pemisahan yang dapat diidentifikasi dengan jelas selama pemeliharaan.

Isolasi Bagian Bus Tegangan Rendah

Versi arus besar seperti 2000A, 2500A, dan 3150A dapat digunakan untuk aplikasi isolasi bus-tie. Soutya menjelaskan konfigurasi ini cocok untuk aplikasi bagian bus tegangan rendah yang memerlukan isolasi mekanis.

Aplikasi Kotak Penggabung PV

Konfigurasi yang disesuaikan dapat digunakan untuk isolasi DC dalam sistem fotovoltaik. Namun ketika digunakan dalam lingkungan PV, sakelar harus dipilih secara spesifik untuk tegangan sistem, persyaratan peralihan DC, karakteristik busur, dan standar yang berlaku.

Isolasi Generator dan Utilitas

Sakelar pisau juga dapat diposisikan di bagian hulu peralatan sakelar transfer otomatis dalam aplikasi generator. Titik isolasi fisik dapat membantu mencegah umpan balik yang tidak diinginkan selama operasi pemeliharaan. Soutya mengidentifikasi konfigurasi 3150A untuk sistem generator sebagai salah satu contoh aplikasi.

Bagaimana Seharusnya Anda Memilih Saklar Pisau yang Tepat?

Untuk tim teknik dan pembelian, memilih model yang tepat memerlukan penilaian tingkat sistem. Pertimbangkan faktor-faktor berikut:

1. Nilai saat ini:Tentukan arus operasi berkelanjutan dan margin desain yang diperlukan.
2. Aplikasi AC atau DC:Konfirmasikan apakah konfigurasi yang dipilih secara khusus sesuai untuk jenis arus dan tegangan yang diinginkan.
3. Peringkat tegangan:Verifikasi kompatibilitas dengan tegangan sistem sebenarnya.
4. Persyaratan ketahanan hubung singkat:Evaluasi arus gangguan prospektif dan durasi ketahanan yang diperlukan.
5. Konfigurasi bilah:Konfirmasikan apakah pengaturan bilah tunggal atau ganda sudah sesuai.
6. Dimensi instalasi:Periksa ruang kabinet, pengaturan busbar, terminal, dan akses pengoperasian.
7. Metode operasi:Pertimbangkan lokasi pegangan, pengoperasian depan, interlocking, dan persyaratan lockout/tagout.
8. Standar dan sertifikasi:Konfirmasikan kepatuhan terhadap standar yang disyaratkan oleh pasar dan proyek tujuan.

Penting juga untuk membedakan saklar pisau dari pemutus arus. Sakelar pisau terutama dipilih untuk fungsi peralihan dan isolasi dan tidak boleh secara otomatis dianggap sebagai pengganti proteksi arus lebih atau hubung singkat. Perancang sistem harus mengoordinasikannya dengan perangkat perlindungan hulu dan hilir yang sesuai.

Bagaimana Anda Dapat Meningkatkan Keandalan Instalasi dan Pemeliharaan?

Bahkan saklar pisau yang kokoh pun dapat berkinerja buruk jika tidak dipasang dengan benar atau tidak dirawat dengan baik. Insinyur kelistrikan dan tim pemeliharaan harus mengikuti petunjuk pemasangan dari pabriknya dan peraturan keselamatan kelistrikan yang berlaku.

• Verifikasi bahwa peringkat sakelar sesuai dengan persyaratan sistem sebenarnya.
• Pastikan semua sambungan dikencangkan dengan benar sesuai dengan persyaratan yang ditentukan pabrikan.
• Periksa permukaan kontak secara berkala dari kontaminasi, oksidasi, panas berlebih, atau keausan tidak normal.
• Periksa apakah mekanisme pengoperasian bergerak dengan lancar tanpa hambatan yang berlebihan.
• Pertahankan jarak bebas yang memadai dan cegah kontak yang tidak disengaja dengan komponen berenergi.
• Gunakan prosedur penguncian/penandaan yang sesuai selama pemeliharaan.
• Jangan pernah mengoperasikan sakelar di luar batas kelistrikan atau kondisi aplikasi yang ditentukan.

Untuk instalasi kritis, inspeksi berkala harus dimasukkan ke dalam program pemeliharaan preventif di lokasi. Setiap kenaikan suhu yang tidak normal, perubahan warna, insulasi rusak, sambungan longgar, atau deformasi mekanis harus diselidiki oleh personel yang berkualifikasi.

Pertanyaan yang Sering Diajukan

Berapa peringkat saat ini yang tersedia untuk Saklar Pisau 200-4000A?

Seri produk mencakup rentang 200-4000A yang luas. Halaman yang diterbitkan secara khusus mengidentifikasi konfigurasi bilah tunggal untuk 200A dan 400A serta konfigurasi bilah ganda untuk 600A, 1000A, dan 1500A. Untuk persyaratan terkini yang lebih tinggi, pembeli harus mengonfirmasi model dan konfigurasi pastinya dengan pabrikan.

Standar apa yang diikuti oleh saklar pisau SYK18?

Selatan menyatakan bahwa seri SYK18 dirancang sesuai dengan GB/T 14048.3 dan IEC/EN 60947-3. Persyaratan sertifikasi dan kepatuhan spesifik proyek masih harus dikonfirmasi sebelum pengadaan.

Bisakah sakelar pisau menggantikan pemutus arus?

Tidak secara umum. Sakelar pisau terutama ditujukan untuk peralihan dan isolasi. Pemutus sirkuit memberikan fungsi perlindungan seperti gangguan beban berlebih dan kondisi korsleting. Kedua perangkat tersebut dapat bekerja sama sebagai bagian dari sistem proteksi listrik yang terkoordinasi.

Di mana saklar pisau arus tinggi biasa dipasang?

Aplikasi yang umum termasuk kabinet ESS industri, bagian bus tegangan rendah, peralatan listrik PV, kotak distribusi, panel kontrol, sistem generator, dan posisi pemutusan utama.

Apa yang harus saya konfirmasikan sebelum membeli Saklar Pisau 200-4000A?

Konfirmasikan arus pengenal, volume pengoperasiantage, aplikasi AC/DC, pengaturan tiang, persyaratan ketahanan hubung singkat, dimensi pemasangan, metode sambungan, mekanisme pengoperasian, standar, dan persyaratan sertifikasi khusus proyek.

Kesimpulan

ItuSakelar Pisau 200-4000Aadalah solusi praktis untuk peralihan arus tinggi dan isolasi listrik yang terlihat di mana pengoperasian mekanis yang andal dan pemisahan perawatan yang jelas merupakan hal yang penting. Seri SYK18 Soutya menggabungkan berbagai konfigurasi arus, tekanan kontak pegas daun, komponen konduktif berlapis timah, dan aplikasi yang mencakup ESS industri, sistem PV, bagian bus tegangan rendah, dan instalasi generator. Bagi para insinyur dan profesional pengadaan, pemilihan model yang tepat harus selalu dimulai dengan parameter kelistrikan aktual dan persyaratan keselamatan proyek.

Jika Anda mencari solusi isolasi arus tinggi yang andal untuk proyek industri, komersial, PV, ESS, atau generator,Hubungi kamiuntuk mendiskusikan rating arus, voltase, konfigurasi, kondisi aplikasi, dan spesifikasi teknis yang Anda perlukan. Soutya dapat membantu Anda mengevaluasi solusi saklar pisau yang tepat untuk sistem kelistrikan Anda dan memberikan dukungan profesional untuk kebutuhan pengadaan Anda.
