Perangkat Pelindung Lonjakan Arus DC 1000V

Perangkat Pelindung Surge SYS5-40P 1000V DC, dipasok oleh yang berbasis di China pabrikan Zhejiang Soutya New Energy LLC, adalah kelas T2 500–1000 V DC SPD dengan arus pelepasan maksimum 40 kA dan proteksi tegangan ≤3,9 kV tingkat, dirancang untuk menahan petir dan lonjakan arus di perumahan rangkaian PV di atap, pembangkit listrik tenaga surya K&I kecil, dan penyimpanan baterai domestik sistem.

Skenario aplikasi

1. PV atap perumahan

Dipasang di sisi DC inverter string satu atau tiga fase 5–20 kW, itu menjepit petir yang diinduksi dan peralihan transien; proteksi 3,9 kV tingkat perlindungan isolasi string 600–800 V, sedangkan rel DIN IP20 perumahan cocok di dalam papan distribusi domestik.

2. Pembangkit listrik tenaga surya dek logam C&I kecil

Dalam sistem 20–60 kW, satu SPD per dua senar dipasang di senar kotak penggabung. Kontak sinyal jarak jauh diparalelkan dan dihubungkan ke port RS-485 inverter, mengirimkan alarm “kegagalan SPD” ke ponsel pemilik aplikasi dan memotong inspeksi di tempat.

3. Unit baterai PV hibrida rumah

Antara tumpukan baterai 48 V/51,2 V dan bus 600 V DC pada sistem all-in-one inverter, SPD mencegah lonjakan peralihan yang dihasilkan oleh baterai DC-DC tahapan mulai dari refleksi ke dalam modul PV.

4. Pengisi daya DC komunitas ≤80 kW

Pada bus 750 V DC yang mengumpankan modul daya, SPD menekan busur api lonjakan yang disebabkan oleh siklus pasang/cabut yang sering, melindungi SiC internal MOSFET dan sensor Hall.

5. Retrofit surya menara telekomunikasi

Beban –48 V berbagi jaringan pembumian yang sama dengan bus PV 800 V; SPD tersebut menghentikan petir yang menjalar di sepanjang kabel pengumpan ke dalam pelindung listrik, menjaga BBU dan peralatan transportasi tetap mengudara.

Parameter Teknis

Catatan: SPD kategori T2 terutama digunakan di kabinet masuk utama sistem distribusi.

Perangkat aksesori

Perangkat Isolasi Kegagalan

Pelindung lonjakan arus dilengkapi dengan perangkat perlindungan isolasi kegagalan. Ketika pelindungnya rusak karena panas berlebih, perangkat ini dapat secara otomatis memutuskan sambungannya dari jaringan listrik sambil memberikan sinyal indikasi. Ketika pelindung berfungsi normal, jendela indikator menampilkan warna hijau; setelah isolasi kegagalan, jendela menampilkan warna merah.

Perangkat Sinyal Jarak Jauh Alarm

Pelindung dapat diproduksi dengan kontak sinyal jarak jauh. Perangkat ini mencakup sekumpulan kontak yang biasanya terbuka dan biasanya tertutup. Ketika pelindung berfungsi normal, kontak yang biasanya tertutup akan diaktifkan. Jika satu atau lebih modul pelindung gagal, kontak akan beralih dari biasanya tertutup ke biasanya terbuka, mengaktifkan kontak yang biasanya terbuka untuk mengirimkan sinyal kesalahan.

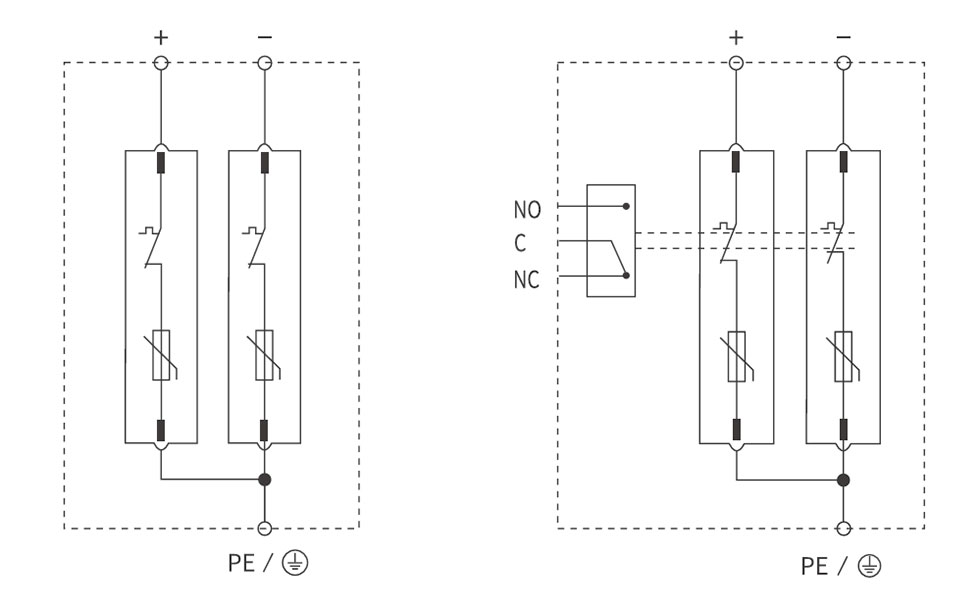

Diagram Pengkabelan

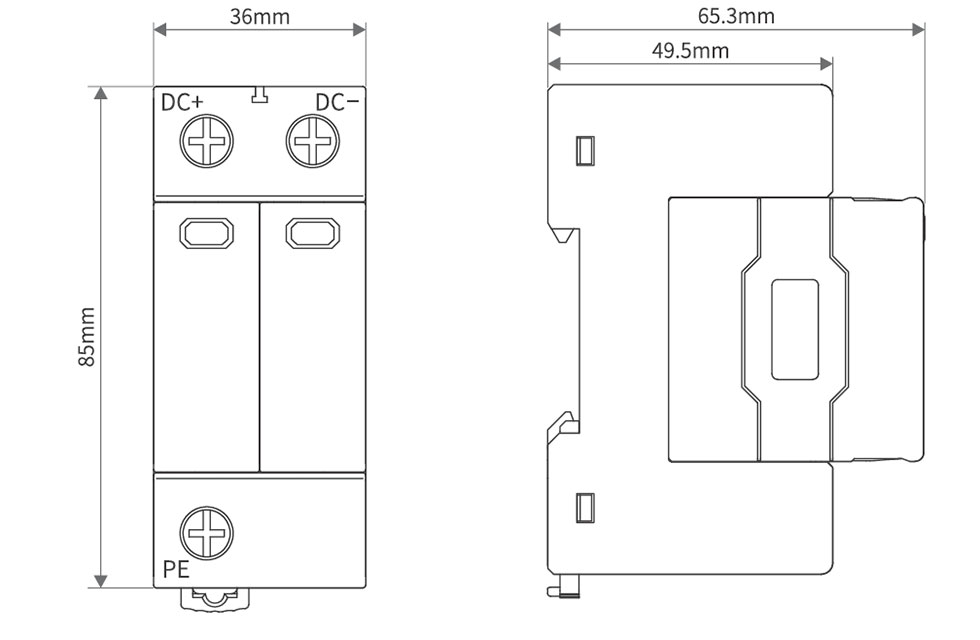

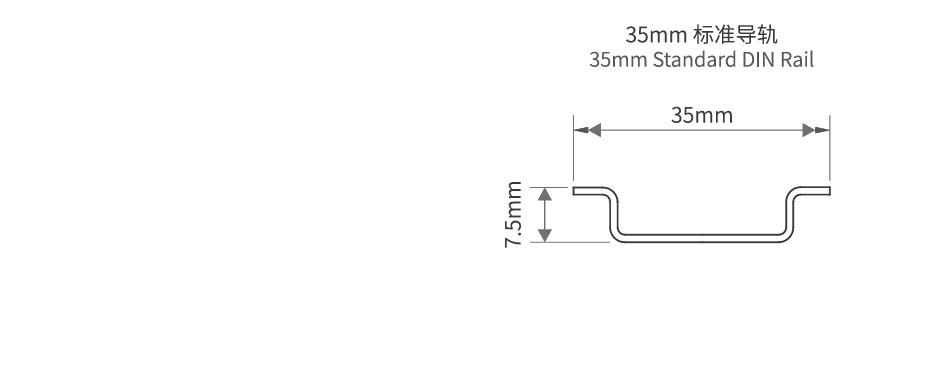

Dimensi Penampilan dan Pemasangan
