Pemutus Sirkuit Miniatur DC Tegangan Tinggi

Pemutus Sirkuit Miniatur DC Tegangan Tinggi SYB5-40P, yang dipasok oleh pabrikan Zhejiang Soutya New Energy LLC yang berbasis di Tiongkok, memberikan perlindungan sirkuit 1 500 V DC.
Fitur Utama
• Kemampuan tegangan tinggi: kutub tunggal 500 V DC, hingga 1.500 V DC—lebih sedikit string, biaya lebih rendah.
• Perlindungan dua arah yang tidak terpolarisasi untuk pemasangan yang lebih cepat dan mudah.
• Putuskan dua kali kontak dengan celah kontak ekstra lebar untuk keamanan yang unggul.
• Ideal untuk kotak penggabung DC dalam sistem fotovoltaik.

mengirimkan permintaan

Deskripsi Produk

Pemutus Sirkuit Miniatur DC Tegangan Tinggi SGB5-40P dipasok oleh Tiongkok pabrikan Zhejiang Soutya New Energy LLC, adalah 1500 V DC, dua arah dan pemutus miniatur non-polarisasi dengan pemutusan 1,5 kA, ideal untuk PV, BESS dan perlindungan pengisi daya EV.

Ciri

jaringan mikro.
Perlindungan non-polar dan dua arah;
Perlindungan kelebihan beban;
Busur pendek;
Perlindungan sirkuit pendek;
Kapasitas putus yang tinggi;

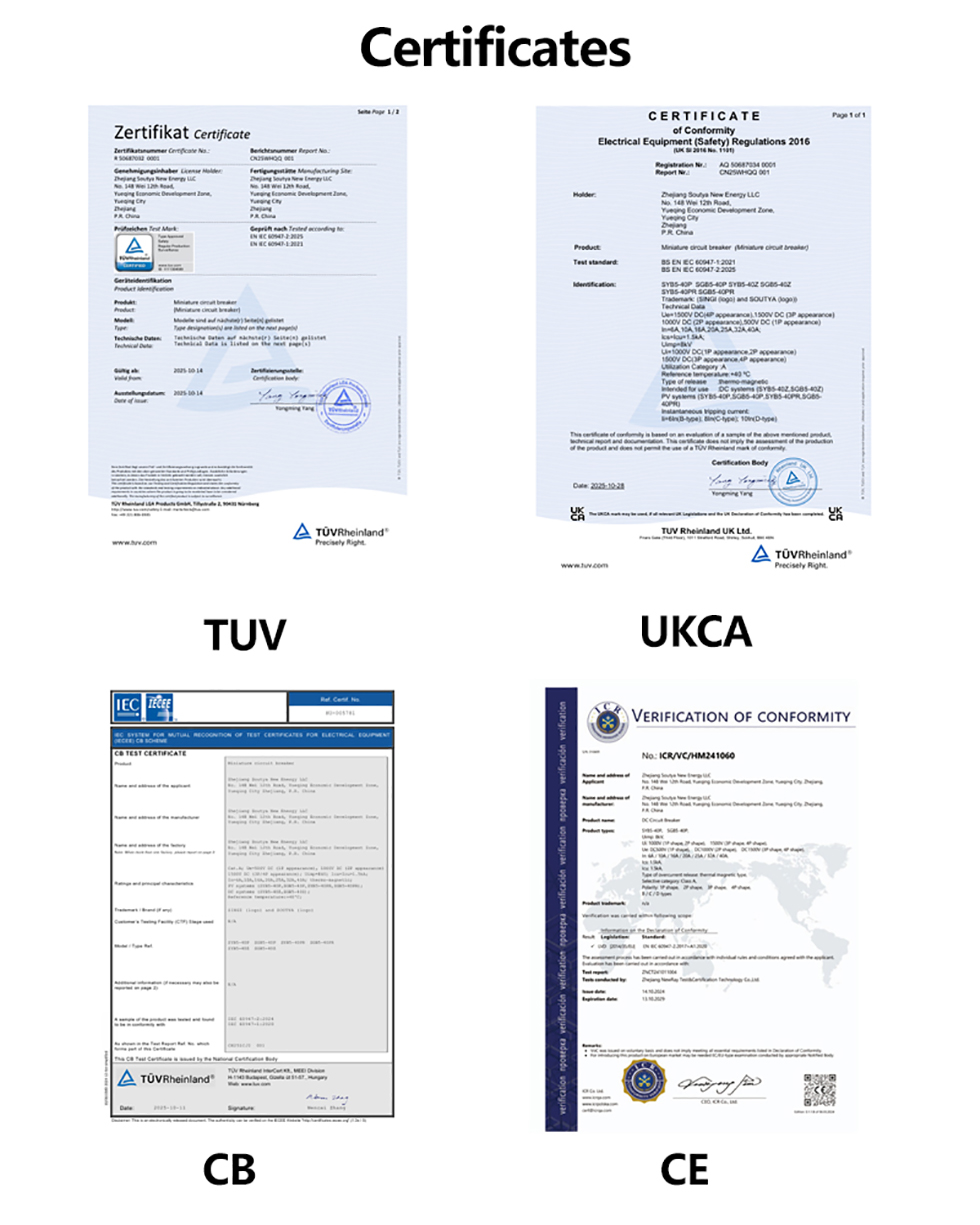

Sertifikat: CB ,CE, TUV , UKCA

Skenario aplikasi

Pemutus sirkuit miniatur DC tegangan tinggi SGB5-40P menghasilkan penghematan ruang, perlindungan dua arah yang aman untuk sistem energi terbarukan 1 500 V DC—PV, penyimpanan, pengisi daya EV dan DC

1. Kotak penggabung PV DC

– Peringkat 1500 V DC memungkinkan string lebih panjang, mengurangi jumlah kotak penggabung; perlindungan dua arah menangani waktu malam terbalik arus.

2. Rak baterai komersial/perumahan

– Kabel non-polarisasi menyederhanakan paralel atau pertukaran baterai modul; perjalanan termal-magnetik dengan cepat mengisolasi kesalahan pengisian/pengosongan.

3. Stasiun pengisian cepat 150 kW+ DC

– Desain rel DIN selebar 18 mm cocok dengan bilik pengisi daya yang ringkas; 1,5 kA kapasitas pemutusan mengamankan bus DC internal.

4. Jaringan mikro DC & distribusi DC pusat data

– Melindungi sirkuit cabang 750 V / 1 000 V / 1 500 V DC; B, C atau D kurva cocok dengan berbagai profil beban.

5. PV terdistribusi di ketinggian atau di luar ruangan

– Beroperasi dari suhu −30 °C hingga +70 °C tanpa penurunan suhu hingga 2.000 m ketinggian, sesuai dengan lingkungan yang keras.

Parameter Teknis

Model		SGB5-40P
Tiang		1p	2P	3P	4P
Nilai Tegangan Kerja Ue		500VDC	1000VDC	1500VDC	1500VDC

Arus bingkai maksimum		40A
Nilai Saat Ini Dalam		6A, 10A, 16A, 20A, 25A, 32A, 40A
Nilai Tegangan Isolasi Ui		1000VDC		1500VDC
Nilai impuls menahan tegangan Uimp		8kV

Karakteristik tersandung		B/C/D
Tipe tersandung		Termal-magnetik
IC Kapasitas Pemutusan Operasional		1,5kA(DC)

Kapasitas pemutusan ultimat lcu		1,5kA(DC)
Kehidupan Listrik
Nilai Rata-Rata Sebenarnya		Rata-rata 1000 kali
Nilai Standar yang Ditentukan		300 Kali
Kehidupan Mekanik
Nilai Rata-Rata Sebenarnya		≥15000 Kali
Nilai Standar yang Ditentukan		9700 Kali
Kategori tegangan lebih		Ⅲ
Derajat polusi		3
Tingkat Perlindungan		IP40;Termina IP20
Tahan kelembaban dan panas		Kategori2
Kelembaban Relatif		≤95%
Ketahanan Getaran		Menurut IEC60068-2-6
Parameter Ketahanan Dampak Mekanis		Menurut IEC60068-2-27

Kapasitas Pengkabelan		2,5~35mm²
Torsi Pengkabelan		3,0Nm
Suhu Sekitar Pengoperasian		-30℃~+70℃
Suhu Sekitar Penyimpanan		-40℃~+85℃
Metode Instalasi		DIN35
Ketinggian		≤2000m
Berat		0,13kg/Tiang
Dimensi	Panjang	108mm

	Lebar	18mm	36mm	54mm	72mm
	Tinggi	Maks 78mm
Kemasan	Buah/Kotak	12	6	4	3

	Kotak/Karton	10
	Karton/Palet	80
Penyimpanan		Produk harus disimpan di gudang yang berventilasi baik, dengan kelembaban relatif tidak melebihi 80%, dan suhu lingkungan harus antara -40℃ dan+80℃. Selain itu, tidak boleh ada adanya gas asam, basa, atau korosif.

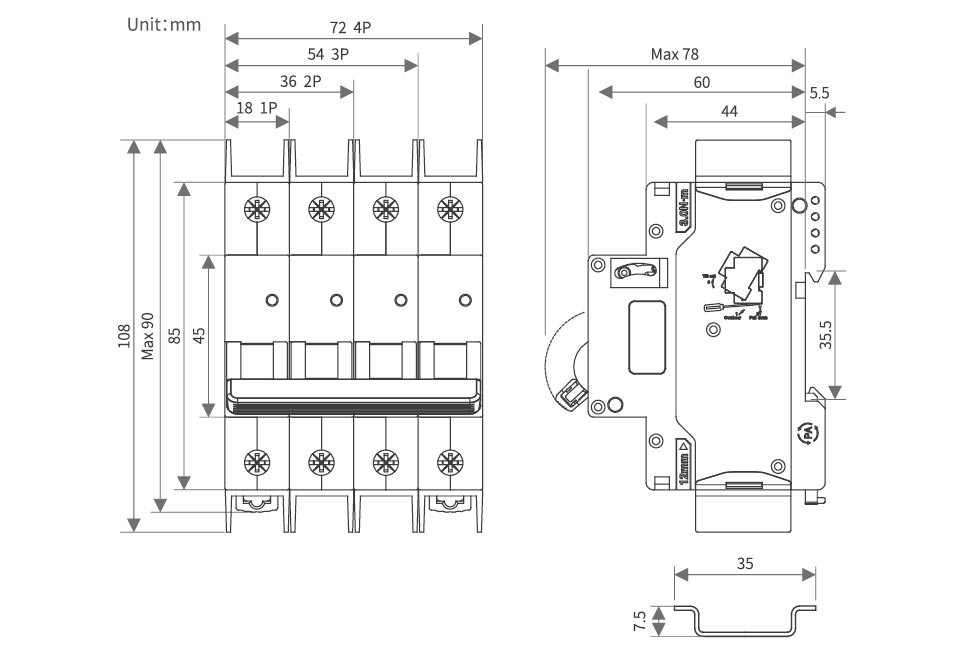

Dimensi Penampilan dan Pemasangan

High Voltage DC Miniature Circuit Breaker

Diagram Pengkabelan DC

High Voltage DC Miniature Circuit Breaker

Faktor Penurunan

Tabel Faktor Penurunan Suhu

Suhu	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Nilai Koefisien Arus Operasi	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Suhu	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Nilai Koefisien Arus Operasi	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabel Faktor Penurunan Ketinggian

Ketinggian /m	2000	3000	4000	5000
Nilai Koefisien Arus Kerja	1	0.96	0.91	0.86
Nilai Koefisien Tegangan kerja	1	1	1	1
Nilai Frekuensi Daya Menahan Koefisien Tegangan	1	0.9	0.82	0.71
Koefisien Tegangan Tahan Impuls Terukur	1	0.9	0.82	0.71
Batas Nilai Kapasitas Segmen Hubungan Pendek dan Umur Listrik Koefisien	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabel faktor derating untuk pemasangan MCBS secara berdampingan

Jumlah MCB	1	2~3	4~5	6~8	9~10
Koefisien In≤25A	1	0.96	0.9	0.8	0.7
Koefisien 32A≤In≤63A	1	0.92	0.8	0.7	0.6

Aksesori

Perangkat pelepas tambahan MX
Tegangan Kontrol Terukur Kami	DC:24~48VAC:110~230V
Waktu Tersandung Maksimum	<10 md
Resistensi Kumparan	5Ω
Batasi arus	≥1.6A
Kehidupan Mekanik	10.000 kali
Kehidupan Listrik	4000 kali
Torsi kabel	0,8N·m
Kemampuan kabel	1.0mm²Kabel keras
	1,0mm²Kabel lunak dengan lug terminal
Kisaran Suhu Pengoperasian	-30℃~+70℃


Kondisi lingkungan	Seharusnya tidak ada zat berbahaya yang mudah meledak, dan tidak berbahaya gas atau debu konduktif yang dapat menimbulkan korosi atau merusak isolasi
Posisi perakitan	Di sisi kiri pemutus arus

Kondisi instalasi	Pemasangan rel standar DIN35mm

Kontak bantu OF
Kapasitas pemutusan kontak	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Tegangan Operasi Minimum	5V


Arus Operasi Minimum	10mA


Tegangan Isolasi Terukur	500V
Nilai arus hubung singkat terbatas Ik	1000A
Setuju pemanasan saat ini Ith	4A
Kehidupan Mekanik	10.000 kali
Kehidupan Listrik	4000 kali
Torsi kabel	0,8N·m
Kemampuan kabel	1.0mm²
Jumlah kontak	1 biasanya terbuka, 1 biasanya tertutup

Kisaran Suhu Pengoperasian	-30℃~+70℃
Kondisi lingkungan	Seharusnya tidak ada zat berbahaya yang mudah meledak, dan tidak berbahaya gas atau debu konduktif yang dapat menimbulkan korosi atau merusak isolasi

Posisi perakitan	Di sisi kiri pemutus arus

Kondisi instalasi	Pemasangan rel standar DIN 35mm
