Pemutus Arus Miniatur DC

Pemutus sirkuit miniatur SYB5-80 DC, dipasok oleh produsen Zhejiang Soutya New Energy LLC yang berbasis di Tiongkok, memberikan perlindungan untuk sirkuit AC 230/400V dan DC 300~1200V.
Fitur Utama
▶ Umum untuk AC dan DC (AC230/400V、 DC300~1200V)
▶ Tidak ada perbedaan polaritas positif atau negatif, perlindungan dua arah, pemasangan lebih mudah.
▶ Busur pendek putus tinggi, keamanan lebih tinggi.

mengirimkan permintaan

Deskripsi Produk

Pemutus sirkuit miniatur SYB5-80 DC, dipasok oleh yang berbasis di Tiongkok pabrikan Zhejiang Soutya New Energy LLC, adalah 300–1200 V DC dan 230/400 V AC pemutus miniatur dua arah dan non-polarisasi, dengan 10 KA AC / Kapasitas pemutusan DC 6KA, dirancang untuk perlindungan tegangan tinggi di PV sistem, sistem penyimpanan energi baterai (BESS), dan kendaraan listrik peralatan pengisian daya.

Ciri

Perlindungan Sirkuit Pendek, Perlindungan Kelebihan Beban
Kapasitas pemutusan ultimat: 10 KA AC / 6KA DC
Perlindungan non-polar dan dua arah
Lengkungan pendek
Bahan Tahan Api

Skenario aplikasi

1. Kotak penggabung PV perumahan & komersial

Melindungi input string 300–1200 V DC dan output inverter AC 230 V/400 V; lebar tiang tunggal menggandakan kepadatan dalam selungkup kecil.

2. Inverter hibrida baterai PV

Pemutus dua arah dan non-polarisasi pada pegangan bus baterai 300–1200 V DC arus pengisian dan pengosongan tanpa pengkabelan ulang.

3. Pengisi daya DC EV kecil (≤ 20 kW)

Perlindungan bus keluaran 600–1200 V DC; Pemutusan 6 kA menghilangkan gangguan busur selama acara plug-in/out.

4. Rak DC telekomunikasi & pusat data

Kombinasi tiang melindungi server 48 V/240 V/380 V atau cabang UPS hingga 1200V DC; Pemasangan rel DIN menghemat ruang kabinet.

5. Jaringan mikro DC tegangan rendah

Distribusi 380–1200 V DC untuk penerangan LED, kipas atau pompa; Kurva B/C/D cocok dengan beragam karakteristik beban.

6.Situs yang keras atau dataran tinggi

−30 °C hingga +70 °C, tanpa penurunan suhu hingga 2.000 m, cocok dengan penutup IP66 untuk carport, agrivoltaik dan tanaman atap.

Parameter Teknis

Model		SGB5-80

Tiang		1p	2P	3P	4P
Nilai Tegangan Kerja Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Arus bingkai maksimum		80A
Nilai Saat Ini Dalam		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Nilai Tegangan Isolasi Ui		690VAC
		600VDC 900VDC 1200VDC
Nilai impuls menahan tegangan Uimp		8kV

Karakteristik tersandung		B/C/D
Tipe tersandung		Termal-magnetik
Ics Kapasitas pemutusan operasional lcs		7,5kA(AC)6kA(DC)
Kapasitas putus Icu Ultimate lcu		10kA(AC)6kA(DC)
Kehidupan Listrik
Nilai Rata-Rata Sebenarnya		Rata-rata 4000 kali (AC) 1000 kali (DC)

Nilai Standar yang Ditentukan		1500 kali (AC) 300 kali (DC)

Kehidupan Mekanik
Nilai Rata-Rata Sebenarnya		≥15000 Kali
Nilai Standar yang Ditentukan		8500 kali (AC) 9700 kali (DC)

Kategori tegangan lebih		Ⅲ
Derajat polusi		3
Tingkat Perlindungan		IP40;Termina IP20
Tahan kelembaban dan panas		Kategori 2
Kelembaban Relatif		≤95%
Ketahanan Getaran		Dasar IEC60068-2-6
Parameter ketahanan benturan mekanis		Dasar IEC60068-2-27

Kapasitas Pengkabelan		25~35mm²
Torsi Pengkabelan		3,0Nm
Suhu Sekitar Pengoperasian		-30℃~+70℃
Suhu Sekitar Penyimpanan		-40℃~+85℃
Metode Instalasi		DIN35
Ketinggian		≤2000m
Berat		0,13kg/Tiang
Dimensi	Panjang	85mm
	Lebar	18mm	36mm	54mm	72mm
	Tinggi	Maks78mm
Kemasan	Buah/Kotak	12	6	4	3
	Kotak/Karton	10
	Karton/Palet	80
Penyimpanan		Produk harus disimpan di gudang yang berventilasi baik, dengan kelembaban relatif tidak melebihi 80%, dan suhu lingkungan harus antara -40℃ dan+80℃. Selain itu, tidak boleh ada adanya gas asam, basa, atau korosif.

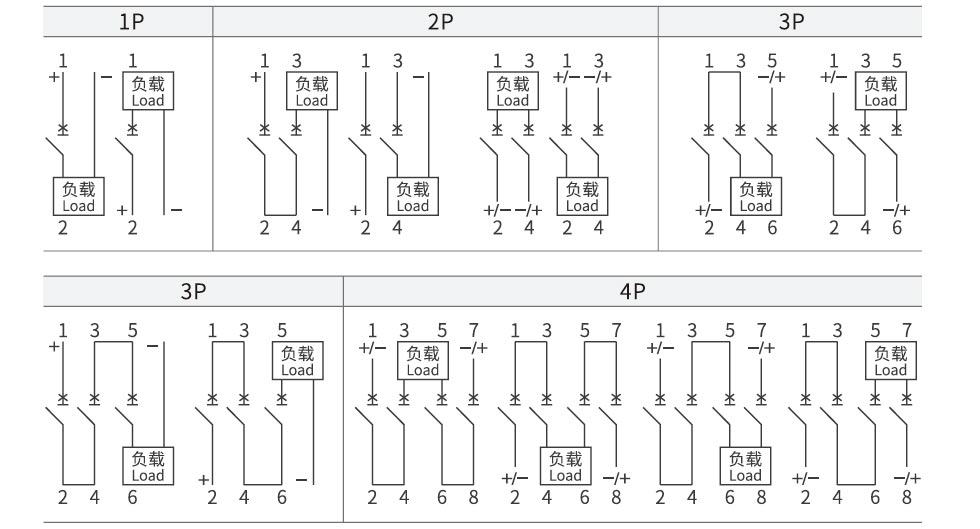

Diagram Pengkabelan DC

DC Miniature Circuit Breaker

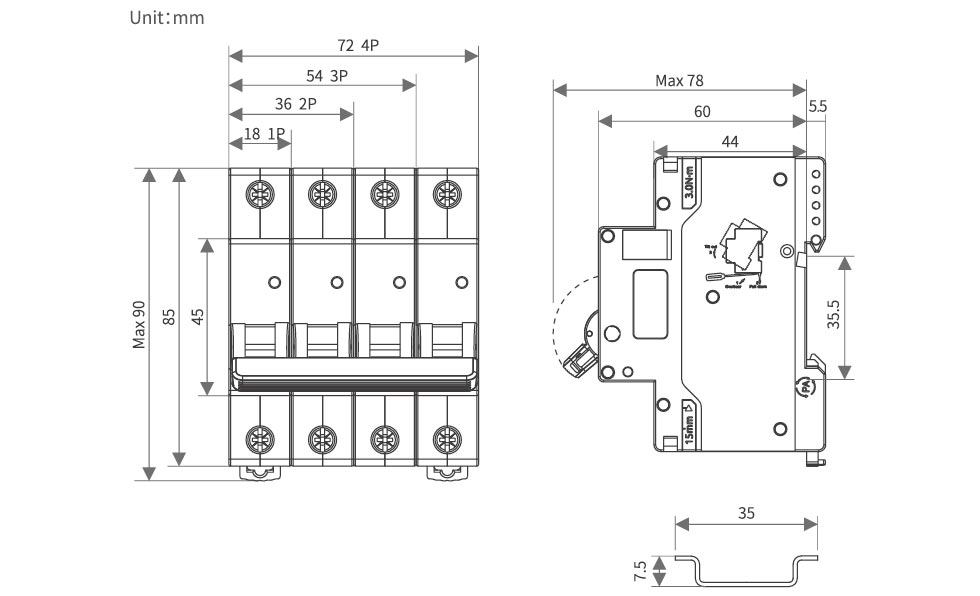

Dimensi Penampilan dan Pemasangan

DC Miniature Circuit Breaker

Faktor Penurunan

Tabel Faktor Penurunan Suhu

Suhu	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Nilai Koefisien Arus Operasi	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Suhu	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Nilai Koefisien Arus Operasi	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabel Faktor Penurunan Ketinggian

Ketinggian /m	2000	3000	4000	5000
Nilai Koefisien Arus Kerja	1	0.96	0.91	0.86
Nilai Koefisien Tegangan kerja	1	1	1	1
Nilai Frekuensi Daya Menahan Koefisien Tegangan	1	0.9	0.82	0.71
Koefisien Tegangan Tahan Impuls Terukur	1	0.9	0.82	0.71
Batas Nilai Kapasitas Segmen Hubungan Pendek dan Umur Listrik Koefisien	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabel faktor derating untuk pemasangan MCBS secara berdampingan

Jumlah MCB	1	2~3	4~5	6~8	9~10
Koefisien In≤25A	1	0.96	0.9	0.8	0.7
Koefisien 32A≤In≤63A	1	0.92	0.8	0.7	0.6
Koefisien 80A≤In≤125A	1	0.9	0.8	0.7	/

Aksesori

Perangkat pelepas tambahan MX
Tegangan Kontrol Terukur Kami	DC:24~48VAC:110~230V
Waktu Tersandung Maksimum	<10 md
Resistensi Kumparan	50
Batasi arus	≥1.6A
Kehidupan Mekanik	10.000 kali
Kehidupan Listrik	4000 kali
Torsi kabel	0,8N·m
Kemampuan kabel	1.0mm²Kabel keras
	1,0mm²Kabel lunak dengan lug terminal
Kisaran Suhu Pengoperasian	-30℃~+70℃


Kondisi lingkungan	Seharusnya tidak ada zat berbahaya yang mudah meledak, dan tidak berbahaya gas atau debu konduktif yang dapat menimbulkan korosi atau merusak isolasi
Posisi perakitan	Di sisi kiri pemutus arus

Kondisi instalasi	Pemasangan rel standar DIN35mm

Kontak bantu OF
Kapasitas pemutusan kontak	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Tegangan Operasi Minimum	5V
Arus Operasi Minimum	10mA
Nilai Tegangan Isolasi	500V
Nilai arus hubung singkat terbatas	1000A
Setuju pemanasan saat ini Ith	4A
Kehidupan Mekanik	10.000 (kali)
Kehidupan Listrik	4000 (kali)
Torsi kabel	0,8N·m
Kemampuan kabel	1.0mm²
Jumlah kontak	1 biasanya terbuka, 1 biasanya tertutup

Kisaran Suhu Pengoperasian	-30℃~+70℃


Kondisi lingkungan	Seharusnya tidak ada zat berbahaya yang mudah meledak, dan tidak berbahaya gas atau debu konduktif yang dapat menimbulkan korosi atau merusak isolasi
Posisi perakitan	Di sisi kiri pemutus arus

Kondisi instalasi	Pemasangan rel standar DIN 35mm
