Pemutus Sirkuit Miniatur Penutupan Otomatis

Pemutus Sirkuit Miniatur Penutupan Otomatis dipasok oleh yang berbasis di China pabrikan Zhejiang Soutya New Energy LLC. Ini dilengkapi sirkuit miniatur pemutus sebagai saklar utama, dilengkapi dengan kecerdasan ultra-kecil operator listrik dengan mikroprosesor. Ini memiliki fungsi untuk tegangan lebih, tindakan tegangan rendah, kehilangan tegangan, dan waktu tunda, dengan otomatis penyambungan kembali setelah pemulihan tegangan. Itu sesuai dengan teknis spesifikasi untuk pemutus sirkuit yang terhubung ke jaringan fotovoltaik terdistribusi: GB/T 10963.1, IEC/EN 60898-1, dan Q/GDW 1972.

Ciri

Perlindungan Sirkuit Pendek
Perlindungan Tegangan Atas/Bawah/Hilang
setelah pemulihan tegangan
Kapasitas Pemutusan Nilai 10kA
Waktu penutupan otomatis: 7s-10s

Parameter Teknis

Lingkungan Operasi

Ketinggian: ≤2000m;
Kategori Instalasi:Ⅱ、Ⅲ;
Metode Instalasi: Pemasangan rel DIN vertikal tertanam
Derajat Polusi:2.

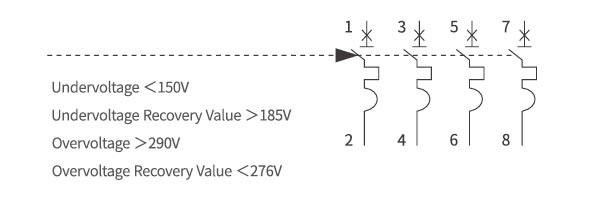

Diagram Pengkabelan

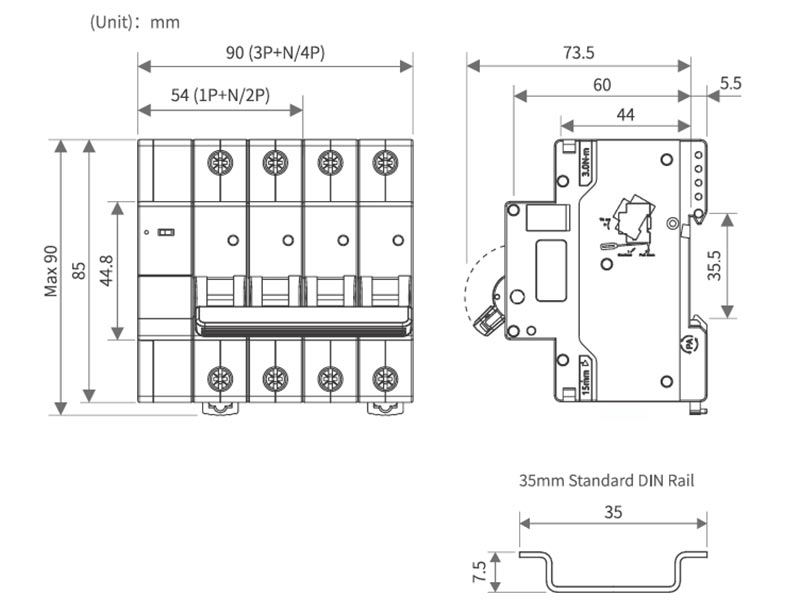

Dimensi Penampilan dan Pemasangan

Skenario aplikasi

1. Sistem PV Tali Atap & K&I

400 V/230 V, atap perumahan dan komersial satu fase atau tiga fase array; dipasang di dalam kotak sambungan AC yang berada di antara tali inverter dan meteran utilitas untuk memberikan beban berlebih, korsleting, dan otomatis penutupan kembali setelah pemulihan tegangan jaringan.

2. Output AC Inverter Ikatan Jaringan

Dipasang di pabrik oleh OEM inverter sebagai pelindung AC standar pada 5-15 kW model tiga fase satu fase atau 10-30 kW; Penutup kapasitas pemutusan 10 kA arus gangguan prospektif tinggi yang terlihat pada papan distribusi.

3. Papan Pengukur Energi Terdistribusi

Digunakan sebagai perangkat isolasi/MCB utama di dalam “kotak meteran PV” yang dibutuhkan oleh Standar utilitas State-Grid / China Southern Power; perjalanan di bawah tegangan <150 V dan tegangan berlebih >290 V menjamin pemutusan sambungan otomatis ketika grid melayang di luar jendela anti-island.

4. Pelabuhan Mobil & Senar Agrivoltaik

Pilar penggabung luar ruangan yang pengaturan ulang manualnya tidak nyaman; 20.000 siklus masa pakai mekanis dan peringkat –25 °C…+60 °C memungkinkan bebas perawatan, musiman operasi.

5. Sistem Penyimpanan Kecil Berbasis Baterai

retrofit Li-ion atau LiFePO₄ berpasangan AC; pemutus terbuka pada inverter baterai kelebihan arus dan menutup kembali setelah BMS memberi sinyal tegangan normal, menghilangkan panggilan pelanggan.

6. Kios Penerangan Jalan & Pengisian Kendaraan Listrik

Mengumpankan cabang penerangan 32 A/40 A atau pengisi daya Level-2 dari PV yang sama sirkuit; tapak kompak 1P+N atau 3P+N 54 mm/90 mm menghemat casing berharga ruang.

7. Distribusi Tempat Perlindungan Pertanian & Telekomunikasi

Memberikan perlindungan tegangan rendah untuk pompa yang digerakkan motor atau telekomunikasi penyearah yang harus dimatikan ketika jaringan listrik lemah di pedesaan runtuh secara otomatis restart ketika saluran pulih >185 V.

8. Unit Skid & Penyewaan PV Portabel

Generator sewaan yang dapat diatur dengan cepat untuk festival atau lokasi konstruksi; penutupan plug-and-play menghindari intervensi manual setiap kali jaringan atau genset cegukan.
