Perangkat Pelindung Lonjakan Arus 1500V DC

Perangkat pelindung lonjakan arus SYS5-40P 1500V DC, dipasok oleh yang berbasis di China pabrikan Zhejiang Soutya New Energy LLC, adalah kelas T2 500–1500 V DC SPD dengan arus pelepasan maksimum 40 kA dan proteksi tegangan ≤5,2 kV tingkat, menampilkan pemutusan termal yang aman dari kegagalan dan penggantian jarak jauh memberi sinyal kontak untuk integrasi SCADA, dirancang untuk kekebalan lonjakan rangkaian PV skala utilitas, BESS dalam peti kemas, dan pengisian daya EV berdaya tinggi infrastruktur.

Skenario aplikasi

1. Pembangkit listrik tenaga surya 1500 V skala utilitas

Di dalam kabinet DC stasiun inverter 3,3 MW, satu SPD per input MPPT melindungi terhadap petir langsung dan tidak langsung. Tingkat proteksi 5,2 kV memenuhi koordinasi isolasi 6 kV, sedangkan keluaran kontak jarak jauh disalurkan pabrik SCADA untuk pemantauan lonjakan terpusat.

2.BESS dalam Kontainer (2–5 MWh)

Pada bus cluster baterai 1200–1500 V, SPD dipasang di rel di sampingnya sekering; kontak kering pemutus termalnya dilingkarkan ke dalam PCS sirkuit penghentian darurat, langsung memblokir konverter jika SPD gagal dan mencegah propagasi busur.

Hub pengisian daya ultra cepat 3,1500 V ≥360 kW

Baik bus kabinet penyearah 1500 V maupun truk penukar baterai 1000 V sirkuit diparalelkan dengan SPD, membatasi lonjakan curam ke depan sebesar 2 kV/µs kontaktor berdaya tinggi dan melindungi modul IGBT 1700 V.

4. Sistem pelacak Agro-PV di daerah pegunungan

Pengumpan motor pelacak (1000 V) berjalan bersama string 1500 V untuk waktu yang lama jarak; SPD, yang dipasang di kotak persimpangan pelacak, mencegah induksi melonjak dari kopling ke string dan menghindari PID dan kotak penggabung kerusakan isolasi.

5. Platform penguat PV lepas pantai

Di panel pengumpul 1500 V DC bagian atas, terminal tembaga berlapis nikel dengan lapisan anti-semprotan garam digunakan. Sinyal jarak jauh diubah melalui serat optik ke pusat kendali darat, memungkinkan status lonjakan waktu nyata memantau 40 km dari pantai.

Parameter Teknis

Catatan: SPD kategori T2 terutama digunakan di lemari masuk utama sistem distribusi.

Perangkat aksesori

Perangkat Isolasi Kegagalan

Pelindung lonjakan arus dilengkapi dengan perangkat perlindungan isolasi kegagalan. Ketika pelindungnya rusak karena terlalu panas, perangkat ini bisa secara otomatis memutuskannya dari jaringan listrik sambil menyediakan sinyal indikasi. Bila pelindung berfungsi normal, indikatornya jendela menampilkan warna hijau; setelah isolasi kegagalan, jendela menampilkan warna merah.

Perangkat Sinyal Jarak Jauh Alarm

Pelindung dapat diproduksi dengan kontak sinyal jarak jauh. Perangkat ini termasuk satu set kontak yang biasanya terbuka dan biasanya tertutup. Ketika pelindung berfungsi normal, kontak yang biasanya tertutup diaktifkan. Jika satu atau lebih modul pelindung gagal, kontak akan beralih dari biasanya tertutup ke biasanya terbuka, mengaktifkan kontak yang biasanya terbuka ke mengirimkan sinyal kesalahan.

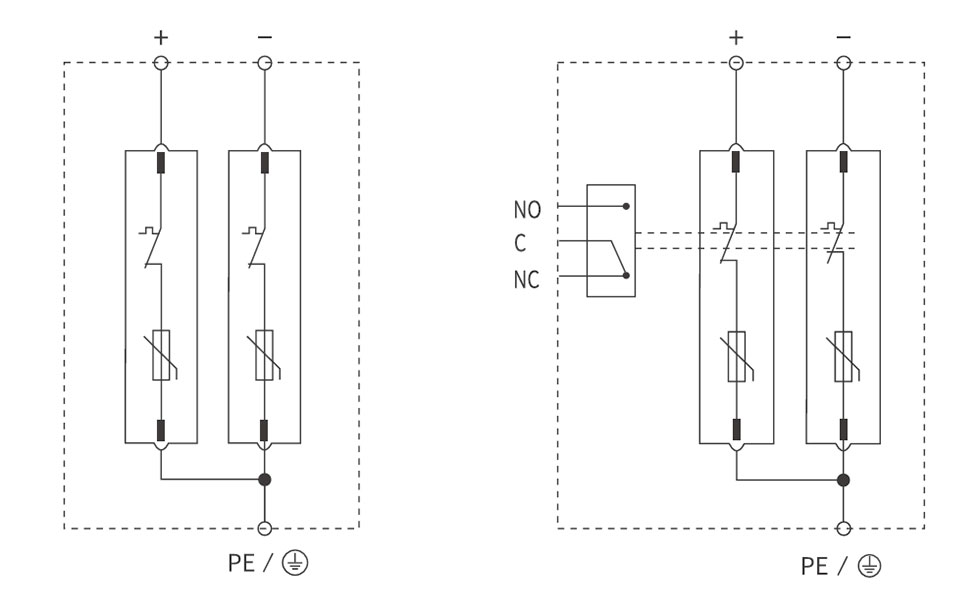

Diagram Pengkabelan

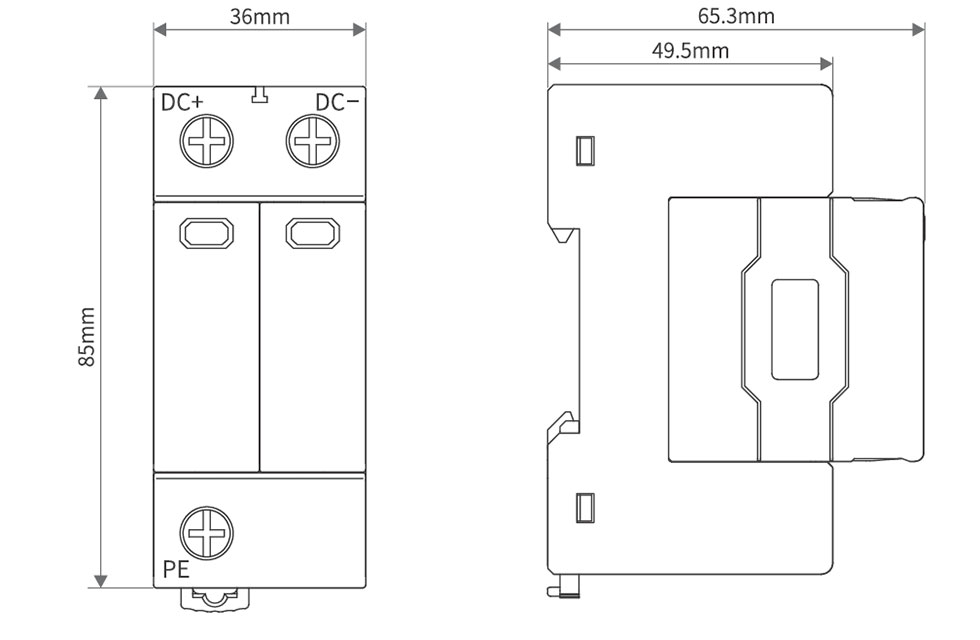

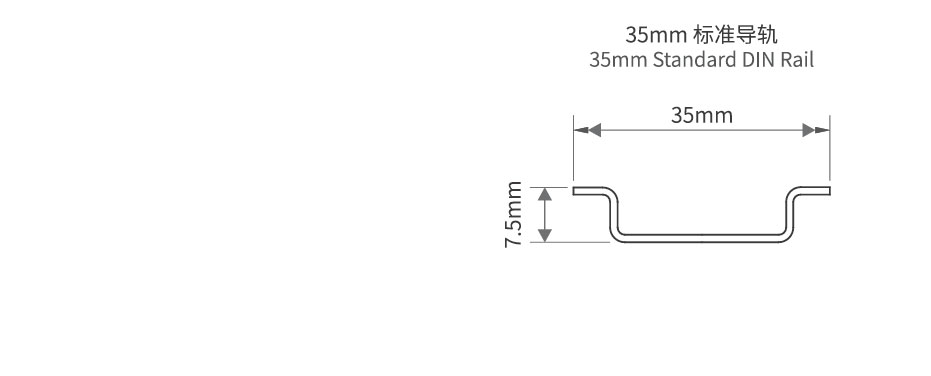

Dimensi Penampilan dan Pemasangan
