Kotak Penggabung DC 1000V tipe Isolator 6 In 2 Out

Tipe Isolator 1000V DC Combiner Box 6 In 2 Out, dipasok oleh China pabrikan Zhejiang Soutya New Energy LLC, adalah unit penggabung PV 1000 V DC dilengkapi casing PC tahan api dan perlindungan IP66 yang menjamin daya tahan tinggi dan kinerja luar ruangan yang andal. Perangkat ini terintegrasi komponen keselamatan penting termasuk 2 perangkat pelindung lonjakan arus DC, 12 DC pemegang sekering, dan 2 saklar isolator DC tipe sangkar. Ini dirancang untuk memberikan perlindungan isolasi yang komprehensif, perlindungan kebocoran dan grounding perlindungan dalam sistem fotovoltaik 6-string.

Parameter Teknis

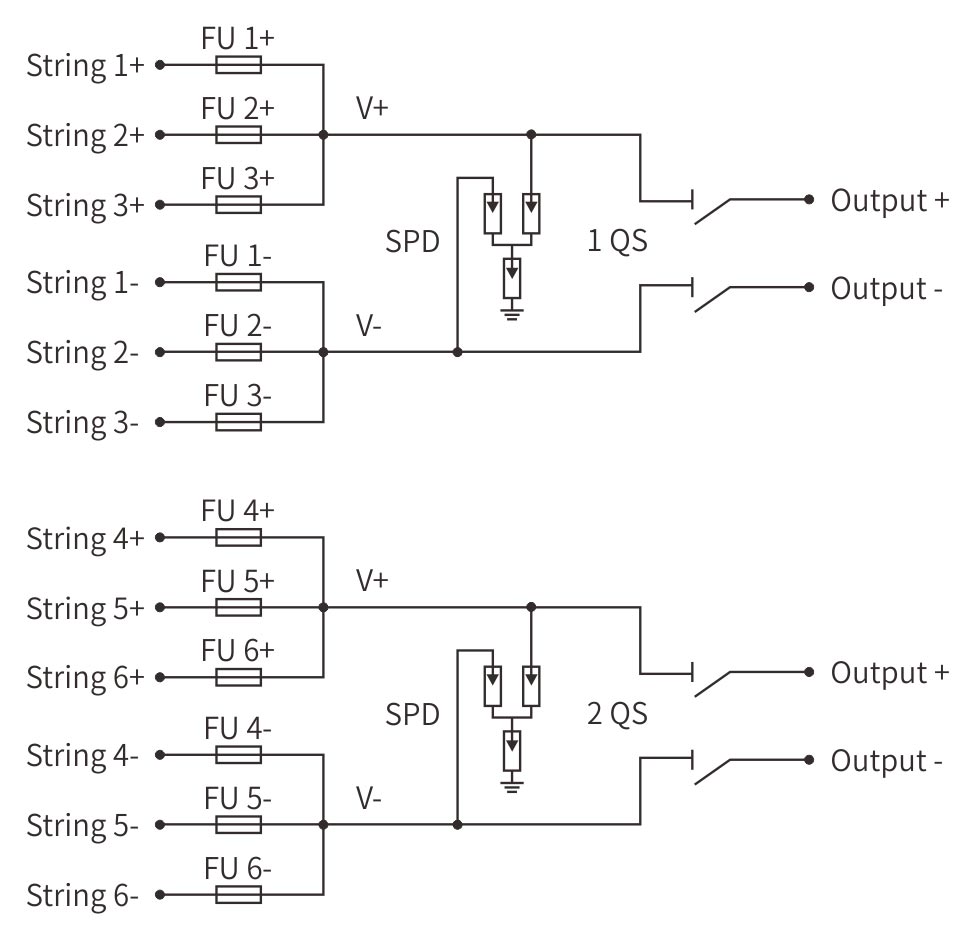

Diagram Pengkabelan

Skenario aplikasi

1. Atap Komersial & Industri Besar

Kotak penggabung ini ideal untuk atap komersial besar (misalnya pabrik, gudang, pusat perbelanjaan) yang mendukung hingga enam string PV. Kotak ini menggulungnya menjadi dua output independen, sehingga beban berat dapat dibagi antara inverter sementara saklar isolator kembar memberikan penguncian dalam hitungan detik. IP66 mencegah debu, kelembapan, dan panas dari atap sepanjang tahun.

2. Blok Surya Skala Utilitas

Meluncur ke tabel pelacak di blok 10–100 MW. Enam sub-array masuk, dua kabel homerun keluar—masing-masing dengan isolatornya sendiri—memungkinkan kru O&M menutup setengah blok untuk penggantian tali tanpa menyentuh sisanya. SPD ganda menyerap sambaran petir di sekitar.

3. Pertanian Berkekuatan Tinggi

Klip ke gudang atau ladang irigasi pivot tempat enam senar menggerakkan pompa, pendingin, dan pengering biji-bijian. Sekering individu per tali menghentikan gangguan tanah pada satu alur sehingga tidak menutup seluruh saluran air tanaman. Cangkang IP66 yang stabil terhadap sinar UV menertawakan debu pupuk dan pencucian harian.

4. Hibrida Penyimpanan Tenaga Surya

Dipasang di pondok baterai: enam senar masuk, keluaran A ke inverter hibrida, keluaran B ke pengisi daya MPPT. Kedua kaki dapat diisolasi dengan pegangannya sendiri, sehingga teknisi dapat menukar baterai atau menyalakan ulang inverter tanpa mengurangi beban kritis.

5. Telekomunikasi Jarak Jauh/Stasiun Off-Grid

Diikat ke tiang di belakang enam panel ramping yang menyalurkan cincin DC redundan untuk radio dan sensor. Penutup IP66 yang tahan api mampu bertahan pada suhu -40 °C di malam hari dan sinar matahari gurun, sementara kedua kaki keluaran menjaga peralatan komunikasi tetap hidup bahkan ketika satu sisi tidak aktif untuk diservis.
