Kotak Penggabung DC 1500V 12 In 1 Keluar

Kotak Penggabung DC 1500V 12 In 1 Keluar, dipasok oleh China pabrikan Zhejiang Soutya New Energy LLC, adalah penggabung PV 1500 V DC ditempatkan dalam wadah paduan aluminium berperingkat IP66 untuk daya tahan tinggi dan layanan luar ruangan yang andal.

Di dalamnya terpasang 12 dudukan sekring DC, 1 MCCB DC utama, 2 pelindung lonjakan arus DC perangkat, 1 unit pengukuran arus, 1 sistem busbar positif/negatif dan terminal keluaran, menyediakan arus berlebih terintegrasi, isolasi, lonjakan arus, grounding dan perlindungan kebocoran opsional untuk fotovoltaik skala besar tanaman.

Parameter Teknis

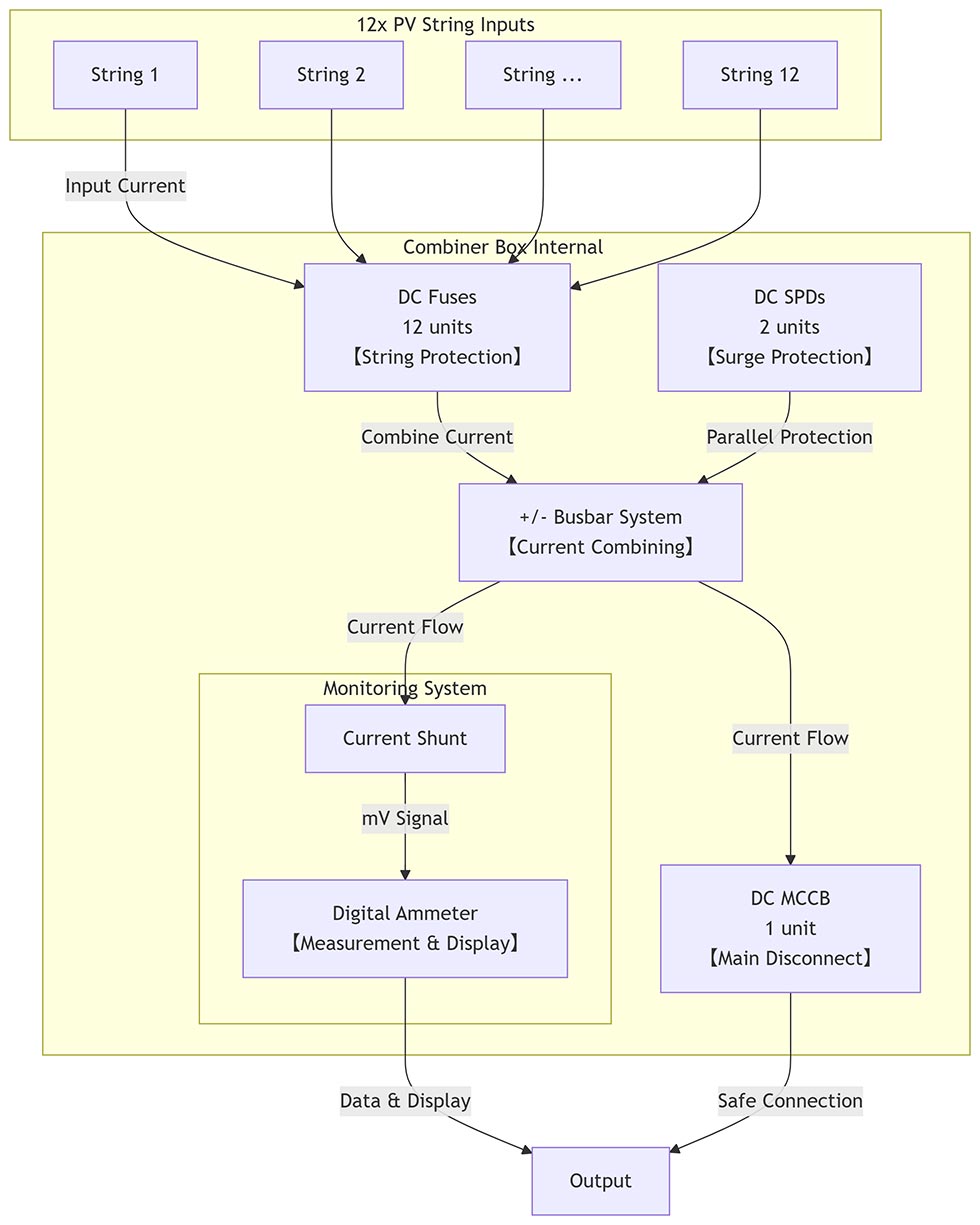

Diagram Pengkabelan

Skenario aplikasi

1. Pembangkit listrik PV yang dipasang di darat berskala utilitas

Dikerahkan antara string dan inverter pusat, kotak ini dikonsolidasikan hingga 12 string input, mengurangi home-runs kabel, dan menghasilkan fusi, keluaran DC yang dilindungi lonjakan arus dan terisolasi MCCB ke ruang inverter.

2. Sistem atap komersial & industri besar

Di atap pabrik yang lebar, unit ini mengumpulkan beberapa rangkaian string menjadi satu harness, meminimalkan penetrasi atap dan menyediakan isolasi lokal pemeliharaan tanpa mematikan seluruh array.

Instalasi agrivoltaik / ikan-PV 3,1500 V DC

Perumahan aluminium IP66 dan perlindungan lonjakan arus melindungi terhadap kelembaban, debu, dan transien yang dihasilkan di lapangan, sedangkan MCCB yang dapat disetel ulang memungkinkan penguncian yang aman selama operasi pertanian atau siklus pembersihan.

4. Taman surya gurun dan radiasi tinggi

Dirancang untuk suhu –40 °C hingga +60 °C, penutupnya tahan terhadap pasir dan UV; itu unit pengukuran saat ini memasukkan data ke SCADA untuk level string waktu nyata lokasi patahan di kawasan gurun yang luas.

5. Hub DC selip atau pelacak pra-fabrikasi

Desain ringkas 12 banding 1 dipasang langsung ke tiang atau selip pelacak, memotong biaya BOM dan tenaga kerja sambil memenuhi IEC 60269-6 dan IEC terbaru Persyaratan 61439-2 untuk rakitan PV 1500 V DC.
